TRY-JXD机构系统搭接与测试实验台

TRY-JXD机构系统搭接与测试实验台

一、机构系统搭接与测试实验台描述:

TRY-JXD机构系统搭接与测试实验台包含转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器,从而满足测试不同传动系统、不同搭接方式的传动性能,并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。

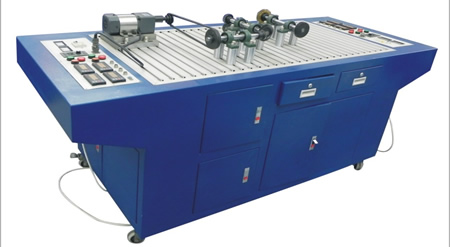

机构系统搭接与测试实验台

二、机构系统搭接与测试实验台主要特点:

1)安装平台采用标准T型槽铝合金型材拼接而成,活动支座间的距离可任意调节,搭接灵活机动,可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。

2)所有传动轮系采用光杆支承,紧定螺钉固定,调节方便快捷,因此,搭接速度快。

3)该实验台和联接方式具有设计巧妙,使用调节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点;

4)可组成性能各异的机械传动系统,有利于培养学生机械传动系统方案的设计能力。

5)该实验台是一种全开放式实验台,可同时供多名学生四周安装、调试实验,可有效利用实验设备和减少实验室占地面积;

6)配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器,使得测试数据精确可靠。

三、主要技术参数:

1)直线位移传感器精度:0.2%量程:0-200mm输出电压:0-5V1只

角位移传感器精度:0.2%脉冲数:500输出电压:0-5V2只

摆动移传感器精度:0.2%量程:0-365度输出电压:0-5V1只

转速传感器精度:0.2%量程:0-1000r/min输出电压:0-5V2只

2)测试软件配送1套

3)供电电源:220V50HZ

4)交流调速电机:90W

5)调速范围:0-120rpm

6)实验台外型尺寸(mm):2000x800x860

7)实验台重量:约165(KG)

8)电脑柜;560*600*840(mm)

四、实验内容

(包含了基础机械传动系统的任意搭接实验、传动性能测试实验等)

1.带传动

2.链传动

3.圆柱直齿轮传动

4.圆柱斜齿轮传动

5.圆锥直齿轮传动

6.蜗杆、蜗轮传动

7.多轴齿轮传动1

8.多轴齿轮传动2

9.万向联轴器传动

10.齿轮曲柄滑块机构

11.偏心轮曲柄对心滑块机构

12.偏心轮曲柄偏置滑块机构

13.齿轮曲柄摇杆机构

14.偏心轮曲柄摇杆机构

15.多级传动系统1

16.多级传动系统2

17.多级传动系统3

18.综合传动系统1

19.综合传动系统2等
