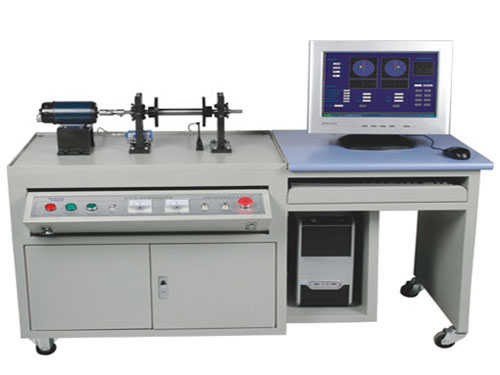

TRY-DYS02型 动平衡测试实验台

TRY-DYS02型 动平衡测试实验台

品牌：上海荣育咨询电话：021-63811399 53550259

      TRY-DYS02型 动平衡测试实验台通过刚性转子的动平衡实验，可以使学生直观、深入地理解动平衡的原理以及实验过程中各偏心轮的适时状况（偏心角度、质径积，转速大小等）。如：不平衡质量对动平衡的影响、不平衡质量相对转子中心位置对动平衡的影响及两盘的偏心质量间夹角对动平衡的影响。操作简单，结果准确，对学生学好本章节内容很有帮助。

一、实验内容
　　1、实测偏心轮转速及各支座承受的最大值及最大值的相位，然后通过配重使支座压力接近于零（既使偏心轮平衡）。
　　2、计算各个偏心轮上不平衡量大小及方位。
二、性能与特点
　　1、被测转子的转速可无级调节，转子的转速和不平衡量由光电传感器测出，通过测出两支座的反力极值，输入电脑后，可计算得到两偏心轮的不平衡质径积大小及方位。
　　2、不平衡量采用硬支承测试法，直接测出不平衡惯量对支座的压力，测试量直接，精度高。
　　3、专用软件还可以演示整个检测处理过程。
　　4、此实验台的不同之处在于其只采用了一个压力传感器，在实验中需要学生将两偏心轮对调，可以启发学生，使学生更加深入的了解动平衡的原理以及实验过程中各偏心轮的适时状况。
三、主要技术参数
　　1、直流电机：功率：125W、转矩M=0.8N.m 转速n=1200转/m
　　2、圆盘试件转速：450转/m～600转/m（此为推荐转速）
　　3、转子直径： 120mm
　　4、试件两轴支承距离：280mm
　　5、测力传感器 GZB 2A
　　6、光电传感器 OA-M1224PA
　　7、外形尺寸：1300×600×1000mm
　　8、重量：70Kg
