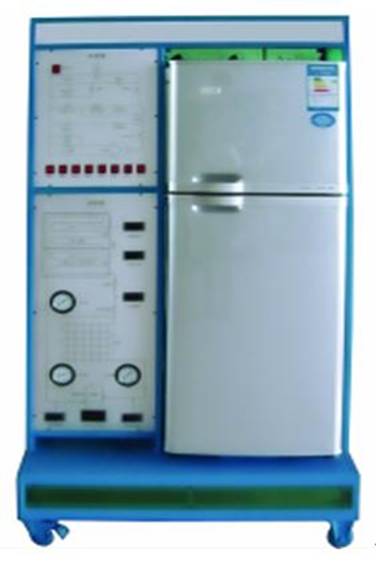

TRY-701电冰箱实验实训考核装置

TRY-701电冰箱实训考核装置

1、电冰箱实训考核装置产品概述

（1）电冰箱实训考核设备，采用真实的制冷机组，满足实际教学需要，布局合理直观。实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

系统装配有电流表、电压表、温度表、压力表，控制电路板以及信号灯，冰箱系统装置有直冷式和风冷式二套系统以及控制配件,管道中设有视液镜和故障开关,学生可根据系统和控制电路分析故障发生的原因进行排故和分析,有利开展技能鉴定和考核工作。

（2）实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。 TRY-701电冰箱实验实训考核装置

（3）系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等）

（4）装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。

（5）可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。

二、电冰箱实训考核装置技术参数

1、输入电流：单相三线，AC220V±10%，50Hz；

2、空调压缩机:750W；

3、风机:85W，220V；

4、四通电磁阀：220V；

5、冰箱压缩机：125W；

6、电热管：120W、220V；

7、制冷剂类型：R12；

8、温度表：220V、-30～99℃测试范围；

9、安全保护：过载短路保护，漏电流保护装置、安全符合国家标准。

10、尺寸：1500*1400*590mm

三、电冰箱实训考核装置装置的基本装备

1、实训柜：铁质双层亚光密纹喷塑结构，铝质面板。制冷系统中加入了两个控制阀，用于直冷式与间冷式电冰箱转换的状态。在实验柜的底层设有一个柜子，用于放置实验连接线、工具及其它实验用品。冰箱的冷冻室门、冷藏室门采用透明设计，便于观察冷冻室内蒸发器表面结霜情况，冷凝器外置于冰箱的后面。

2、直冷/间冷式电冰箱制冷系统配置表：1/9匹冰箱制冷压缩机QD30（85 W 0.6A R12）、直冷式蒸发器（铝复合板吹胀式蒸发器及下蒸发器）、间冷式蒸发器（翅片盘管式蒸发器）、钢丝式冷凝器（17档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（WDF型、WPF型）、化霜温控器（-5OC），除霜温度保险丝（65OC）、双金属片热保护继电器、 PTC启动器、重锤启动器、毛细管、电磁阀。

3、交流电压表1只：测量范围0～250V，用于监测电源电压。

4、交流电流表1只：测量范围0～5A，用于观测系统启动电流及正常工作电流。

5、温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度

6、压力真空表2只：测量范围分别为0.1～1.6MPa、-0.1～2.5MPa，可显示系统高压侧以及低压侧的压力。

7、故障箱1个：镶嵌于实验柜内，用于设置故障，并配有锁。可设置的故障类型有：电源电路、照明电路、化霜电路、压缩机保护电路等。

8、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

9、实训连接线1套：实训连接线及插座采用防触电结构，使用安全、可靠、防触电。

四、电冰箱实训考核装置故障点设置

故障点设置开关密闭于镶嵌在实验柜内的的故障箱内，配置专用锁及钥匙。

1、冷凝风机开路；

2、过载保护器断路；

3、启动器短路；
