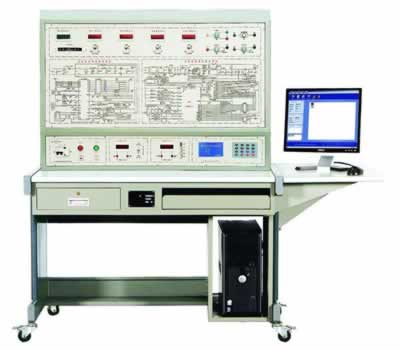

TRY-970GB 智能变频空调电气考核实训设备

TRY-970GB 智能变频空调电气考核实训设备

一、智能变频空调电气考核实训设备的基本装备:

1.实训台铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉，用于放置工具及资料等。

2.变频空调电气系统1套包括热泵型变频分体空调所必需的一些部件，如室内机控制主板、室外机控制主板、PWM驱动电路等。

3.考核系统

该考核实训设备具有智能化、网络化的考核系统，每台装置上配有140×128点阵蓝底背光液晶显示屏及PVC轻触键盘，实训考核功能强大；在实训室管理、考核管理及信息管理方面更加科学；在配置上可灵活选择（智能化或网络化）。

智能化考核系统：可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，老师在教师机上根据学生上传的信息可对学生的考核结果进行自动评分，并将其保存下来，供以后进行查询或打印。

网络化考核系统：是在智能化的基础上，每台装置上再配一台PC机（学生机），学生可以在PC机的排故界面上输入答案并提交。

学校可根据具体情况来配置合适的考核系统。



二、智能变频空调电气考核实训设备技术参数:

1.输入电源：单相三线～220V±10%50Hz

2.装置容量：＜1kVA

3.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拨＜4000m

三、智能变频空调电气考核实训设备特点:

1. 智能变频空调电气考核实训设备直观展示了变频空调电路控制工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、直流电压表、温度表及相应的信号指示，使整个变频空调系统的实时工作状态一目了然；面板印有变频空调电气控制系统原理图，并设有相应测试点

2.考核实训设备设有设故排故功能，提供故障对象的测试点，可开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

3.设有电流型漏电保护装置，安全符合国家标准

四、智能变频空调电气考核实训设备实训项目:

1.了解变频空调控制部分结构及原理

2.了解变频空调各模块在整个控制部分中的作用

3.掌握变频空调电气控制线路原理

4.变频空调电器元件的测量及系统运行

5.变频空调的故障与分析

（1）红外接收管坏

（2）室内环境温度传感器开路

（3）室内盘管温度传感器开路

（4）室内风机转速传感器开路

（5）步进电机坏

（6）室内风机坏

（7）变压器T1坏，无输出

（8）室内机7805坏，无输出

（9）继电器RY1线圈开路

（10）U1芯片坏

（11）蜂鸣器坏

（12）室外风机坏

（13）四通阀线圈坏

（14）室外环境温度传感器坏

（15）室外盘管温度传感器坏

（16）整流桥坏

（17）压缩机电机坏

（18）变压器T2坏，无+15V输出

（19）变压器T2坏，无+12V输出

（20）室外机7805坏，无输出

（21）控制风机继电器RY03坏

（22）控制四通阀继电器RY04坏

（23）IC03芯片坏

（24）室内机室外机通讯线断
