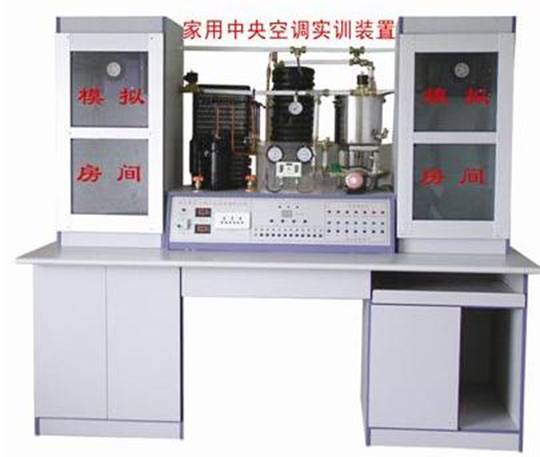

TRY-13户式(别墅)家用中央空调实验实训装置

TRY-13户式(别墅)家用中央空调实验实训装置

 随着社会的发展,人们的生活水平不断提高,家用中央空调在、宾馆、写字楼、商住楼高档公寓、复式楼、高级别墅等许多方面得到越来越广泛的应用。中央空高调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识,掌握其管理、维护及维修方法,本公司专业技术人员开发生产中央空调系列产品。

为了更好地满足各大院校的教学需要,在原来开发的中央空调实验设备的基础上,配备了RS-232串行通讯接口,可直接与电脑连接,由电脑控制软件控制整个实验台的运行,包括:总控台启动、制冷、制热、制冷、制热的温度设定等。

最大的特点是,通过传感器将空调状况实时反馈至电脑,能够同时显示蒸发器、冷凝器、冷却风机、压缩机的进出口温度,随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮、压缩机、蒸发器(螺旋管)、冷凝器、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、工作水泵、加水水泵。

中央空调实验设备是将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实验系统采用微机控制手动操作能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由电脑控制与手动控制方法演示。为了解各种参数的变化情况和系统的工作状况。实验台增加了一些辅导结构,使其能人为地制造各种实际中可产生的系统故障,方便学员了解故障的产生和排除故障的方法。

户式(别墅)中央空调工作原理:先由机组制取冷冻水(或热水)、冷(热)水通过水泵加压输送到室内各个风机盘管,在通过风机盘管的表冷器,将室内空气降温(或升温)从而达到调节室内空气温度的目的,机组输送的传热媒介为水,只要考虑足够的水泵扬程,就可以运程供冷暖,而且制冷管路集中在室外侧,减少冷剂泄露的可能性,双系统机组有两个完全独立的制冷系统,进一步提高了机组的可靠性。

系统在产生这些故障后,按照说明书中列出的各种解决方法,系统能很快恢复正常。

一、中央空调微机控制实验设备主要技术参数



项   目

主要技术参数

备  注

制  冷

制  热

电  源

~50Hz  220V



额定功率

1000W

1000W



额定电流

4.5A

4.5A



制 冷 剂

R22  2Kg



外形尺寸

210×105×180(cm)



工作水泵制冷、制热

2.5 m3/h   扬程>15米



风机盘管

1000 m3/h



输入功率

输入功率≤1.5KVA



环境温度

-10℃到40℃



人身安全保护功能

具有漏电、过流保护功能



温度巡测功能

检测各关键部位的工作温度





 注:以上参数若有变动,以产品所注参数为主。

二、操作说明

(一) 实验前准备工作

接通总控台电流,合上空气开关,首先,查看微机控制台信息是否正常,观察有无绿灯闪亮,若没有要检查输入接口或电源。然后,进行加水。

加水方法:将家庭自来水管直接接以加水阀上,打开自来水阀加水,打开放气阀直至放气阀有水流出来,才能确定水系统水基本加满,关闭放气阀加水完成。一般不关闭加水阀,因为加水系统有单向止回阀自来水会自动给水系统供水,水系统的水不会到流到自来水管里。如果有些地方自来水水压低,无法加水,可以打开供水水泵进行手动加水。

(二)操作过程

1、制冷实验

在确保水已加满后,打开工作水泵K4,冷却风机K6、压缩机K3、电磁阀ⅠK1、电磁阀ⅡK2、处于工作状态(绿灯亮),供水水泵K7处于关闭状态(红灯亮)。选择功能按钮选定“制冷”处,把制冷温控传感器放入蒸发器表面,所显示的是蒸发器的当时温度。根据要求选择设定按钮,确定温度,(注:设定温度必须低于当时蒸发器的温度,否则,压缩机不能工作),此时,制冷指示灯亮。

待制冷至设定的温度时,即会自动停机。第二次启动之前要将压缩机延时选择定为8—10分为宜,使压力平衡,方可启动。

2、制热实验

接通控制台电源,打开电磁阀开关,工作水泵处于工作状态(绿灯亮),将K1、K2、K3、K4、K5、K6关闭状态,将功能选择按钮选定“制热”后,然后,根据要求选择设定按钮,确定温度,此时,制热指示红灯亮,由延迟继电器延迟5分钟,压缩机、四通阀工作,当制热达到设定温度时,即会自动停机。

3、温度巡测及风速调节

由微机控制,可以同时显示所有当前温度和设定温度。

手动控制,需分别按显示温度的按钮,通过温度显示器,观察当前温度。模拟房间,可根据需要进行开、关,风速Ⅰ、Ⅱ档进行演示。为了能使达到最佳演示效果,请分别进行模拟房间Ⅰ、模拟房间Ⅱ的演示。

三、中央空调故障、故障现象及恢复方法

(一)制冷故障

序号

故障名称

故障产生办法

故障现象

故障解决方法

备注

1

漏氟

从截止阀充氟口放氟

风机盘管无冷风,系统压力偏低,膨胀阀后液管结霜

加氟至正常

*

2

氟太多

从截止阀充氟口加氟至压缩机1.2倍电流

风机盘管冷风不强,视液镜有液状制冷剂,系统压力偏高

放氟至正常电流



3

膨胀阀损坏

关闭制冷、制热系统截止阀,全关即全堵,半关即半堵

视液镜有液状制冷剂,风机盘管无冷风

完全打开截止阀Ⅱ



4

压缩机吸

气口堵塞

关闭制冷、制热系统截止阀,全关即全堵,半关即半堵

风机盘管无冷风,视液镜有液状制冷剂,压缩机声音沉闷

完全打开截止阀Ⅰ



5

工作水泵

不转

将按钮K4处于关闭状,红灯亮

风机盘管无冷风,模拟房间不制冷

将按钮恢复正常



6

冷凝器风机

不转

将按钮K6处于关闭,红灯亮

系统高压侧压力升高,电流增大

将按钮恢复正常



7

压缩机过载

保护器损坏

将按钮K3处于关闭状态,红灯亮

压缩机不启动

5—8分钟将按钮恢复正常



8

压缩机启动

电容故障



压缩机不启动,电流增大,过载保护断开



**

9

电磁阀

将按钮K1、K2处于关闭状态

风机盘管无冷风吹出,蒸发器侧水出现结冰现象

将按钮恢复正常



10

室内侧漏水

将塞子塞住水口或将出水管口抬高

集水盘有积水

拿掉塞子或恢复出水管口高度



注意:

1、所有故障应单独模拟;

2、*:为了节约氟里昂及防止污染,

3、**:模拟此故障极易引起压缩机损坏,本实验台不模拟此故障。

(二)制热故障

序号

故障名称

故障产生办法

故障现象

故障解决方法

备注

1

工作水泵不转

将按钮K4处于

关闭状态

风机盘管无

热风吹出

将按钮恢复正常



2

电磁阀故障

将按钮K1。K2处于

关闭状态

风机盘管无

热风吹出

将按钮恢复正常

*

注意:

1、所有故障应单独模拟;

2、*:故障同制冷;

3、K1—K6故障演示操作(即按钮关闭状态)



四、注意事项

1、本实验台使用电源为单相220V~50Hz,允许电压波动范围为210—242V,本实验台要求有独立的供电线路,电源引线截面不小于2mm2。要求实验台有可靠接地!!!

2、实验台中的制冷系统主机部分在搬运时绝对禁止倾斜。

3、本实验台所有制冷剂为R22,禁止其它制冷剂代替。

4、本实验台所有循环水应干净、无污染,每次作实验前应保证系统中有足够循环水,实验完成后,应将水排放干净。

5、在给制冷系统加氟时,应控制压缩机运转电流在其额定运转电流的±10%偏差范围内。

6、给实验台制造故障时,应尽快将他恢复正常,否则,长时间故障运行容易引起机器损坏。

7、实验台后侧应留0.5米的距离。

8、回气管温度若超过15度,应适当加入制冷剂。



五、主要配置:

(1)、双管螺旋管1P蒸发器1个

(2)、1P冷凝器1套

(3)、高低压、压差控制器1个

(4)、3/8制冷剂流动观察镜1个

(5)、3/8手阀2个

(6)、RF22NP3A热力膨胀阀1个

(7)、3.5MPa抗震冷媒表高压压力表1个

(8)、1.5MPa抗震冷媒表低压压力表1个

(9)、1/4加液手阀1只

(10)、900×1100mm主机机实验台1个

(11)、25WZ12-0.37冷却水泵2个带热保护370W

(12)、球阀4只控制制冷制热作用

(13)、电磁阀交流220V2只控制房间

(14)、900宽×900宽×1000高mm模拟房间1个

(15)、2×4风机盘管2个

(16)、风机盘管控制开关2个

(17)、模拟房间2个

(18)、水系统水管铜连接阀1套

(19)、水系统压力表1只

(20)、温度传感器12只

(21)、中央空调系统演示木板1个

(22)、16A电源总开关1只

(23)、交流220V电压表1只

(24)、直流30A电流表1只

(25)、数码温度显示器1套

(26)、温度选择轻确开关12只

(27)、制冷制热轻确开关4只

(28)、故障显示开关7只

(29)、状态指示灯32只

(30)、铝塑板实验面板1块

(31)、实验台、实验桌1套

(32)、中央空调带微机接口1个

(33)、中央空调电脑由需方配置,供方可代办
