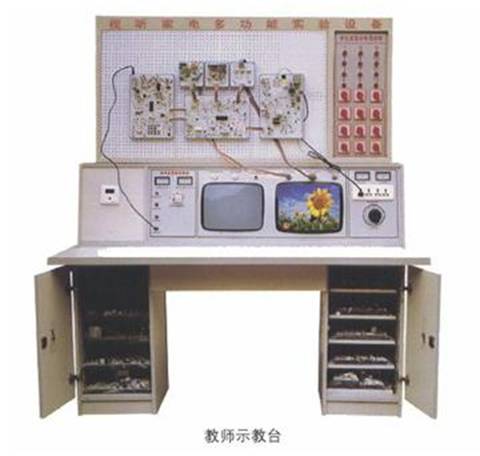

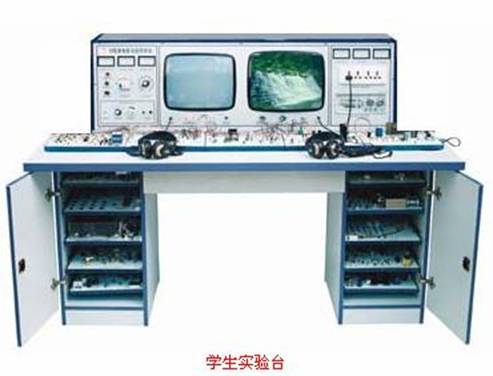

TRY-07E型DVD十一合一智能型家庭视听影院综合实验室设备

TRY-07E型DVD十一合一智能型家庭视听影院综合实验室设备

一、DVD十一合一智能型家庭视听影院综合实验室设备概述:

家电实验设备,吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。

二、技术指示

1、工作电源:AC220V±10%50Hz

2、外形尺寸:110高×80宽×160长cm

3、整机功率:<0.5KVA

4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。家用电器实验台

三、DVD十一合一智能型家庭视听影院综合实验室设备功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视机的行、场线性是否正常,彩度、亮度、公共通道正常与否。

2、TA东芝二片彩色电视机:具有绿色字符显示自动选台,自动存台,全自动遥控接收,PAL制等功能。电脑集成M50436,中段TA7680,解码TA7698,伴音AN5655,场扫描AN5512,波段转换LA7910。

3、收音机具有调频调幅功能,集成采用XC1191,功效采用LA4440,LA4440具有过压过流过热保护。

4、DVD机:DVD机兼容DVCD、SVCD、MP3、VCD等功能。

5、图像中频38MH2,伴音中频6.5MH具有U高频头,V高频头所有波段。UPC黑白电视机:中级UPC1366,伴音UPC1353,场扫描UPC1031。

6、数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096。

7、录音机具有录放功能,中放采用LA3220、功放采用LA4440。

8、I2C总线控制单片彩色电视机,是当今世界的数字控制技术,开机关机为拉幕式,各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验,(如行幅、场幅、场线性、RGB三基色,AGC、AFC、设置AV1、AV2十字线等)都是利用遥控器进行实验。主要集成LA76810、LC863328。

9、音响功率放大器,具有5.1声道放大功能及带杨声器保护电路,数码卡拉OK,具有前置放电路及卡拉OK混响电路。

10、环绕声大功率音箱系统,由全透明音箱及左右声道杨声器组成。电视机实验台

四、实验台主要配置

1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。

2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。

3、彩色信号发生即信号源1台。

4、14寸黑白显示器1台,14寸彩色显示器1台,内置彩色黑白高压包各1只,内置3W杨声器3只。

5、黑白、彩电:收录音与实验台连接插座共6只。

6、上海精益FM-500型指针万用表1台。

7、铝塑板34cm×117cm 1块。

五、(10合一)功能与实验(机种配置)

能完成下列机型的所有实验:

1、数码卡接OK、立体声功放。

2、全自动遥控彩色电视机(东芝二片)

3、调频调幅收音机

4、录音机

5、彩色信号发生器

6、DVD机一台

7、UPC黑白电视机

8、三洋单片彩电(I2C总线控制)

9、5.1声道杜比功放

10、大功率音箱

六、(10合一)全透明单元板配置

1、1号板:收录机

●交流偏振荡电路单元

●调频调幅收音机电路单元

●录音放音音频放大电路单元

●录音机机芯电路单元

2、2号板:黑白电视机

●电源变压器电路单元

●整流滤渡电路单元

●黑白稳压电源电路单元

●立体声功率放大电路单元

3、3号板:黑白电视机

●场输出电路单元

●行输出电路单元

●同步分离行振荡电路单元

●视频放大电路单元

4、4号板:黑白电视机

●UPC黑白伴音功放电路单元

●UPC黑白中放电路单元

5、DVD机(杜比AC-3解码)

6、DVD电源显示接收、安键电路单元

7、数码卡拉OK电路单元

8、彩色电视机行输出一块电路单元

9、彩色电视机场输出一块电路单元

10、彩色电视机视放一块电路单元

11、彩色电视机高频头中放遥控电路单元

12、彩色电视机解码亮度放大电路一块单元

13、彩色电视机开关电源电路一块单元

14、I2C总线控制高频头.遥控.中放.解码.亮度电路一块单元

15、I2C总线控制输出电路一块单元

16、I2C总线控制视放电路一块单元

17、5.1声道功率放大器,扬声器保护电路单元

七、 东芝二片彩色电视机实验内容

一、遥控、中频放大,伴音中放电路单元实验内容 20号电路单元

实验1-1  无图无声实验

K28是IF输入开关,断开无信号输入中放、满屏雪花,闭合正常。

实验2-2 雪花干扰图像实验

K29是中放前置放大供电电源12V开关、断开雪花干扰图像,闭合正常。

实验3-3 无伴音或伴音不正常实验

K30是伴音中频信号输出开关,断开无伴音或,闭合正常。

实验4-4 伴音不正常实验

K18是伴音中频信号输出开关,接通伴音对地伴音不正常,断开正常。

实验4-5 无图像有声音实验

K17是视频输出开关,断开无视频信号输出,即无图像。

实验6-6 遥控失灵实验

K27是遥控接收信号输入开关,断开遥控失灵。闭合正常。

实验7-6 无字符实验

K12是字符振荡输出开关,断开无字符显示,闭合正常。

实验8-8 无字符实验

K13是字符振荡输出开关,断开无字符显示,闭合正常。

实验9-9 自动搜台不正常实验

K14是AFT电压断开自动搜台不正常,闭合正常。

实验10-10 字符对比度不足实验

K15是字符B信号输出,断开字符对比度不足,闭合正常。

实验11-11 U波段无图无声实验

K11是频段编码信号输出,断开频段U波段不工作,闭合正常。

实验12-12 UV波段无图无声实验

K10是频段编码信号输出,断开频段U、V波段不工作,闭合正常。

实验13-13 音量失控实验

K8是音量控制信号输出,断开音量失控,闭合正常。

实验14-14 无亮度实验

K9是亮度控制信号输出、断开无亮度,闭合正常。

实验15-15 色度失控实验

K16是色度控制信号输出、断开有彩色但色度失控,闭合正常。

实验16-16 音量大无法控制实验

K1是音量开关,断开音量最大,闭合正常。

实验17-17 色度失控实验

K2是色度开关色度最大,色度失控闭合正常。

实验18-18 高度失控实验

K3是亮度开关,断开亮度最大,闭合正常。

实验19-19 按键失控实验

K4是键扫描输出,断开所对应的按键失控,接通正常。

实验20-20 按键失控实验

K 5是键扫描输出,断开所对应的按键失控,接通正常。

实验21-21 按键失控实验

K5是键扫描输出,断开所对应的按键失控,接通正常。

实验22-22 按键失控实验

K7是键扫描输出,断开所对应的按键失控,接通正常。

实验23-23 AGC电路实验

W1是AGC控制,AGC不对图像不清或无图像。

实验24-24 字符水平位置实验

W2是字符水平位置,调动W2字符可左右移动。

实验25-25 电台调谐实验

W3是电压调谐电位器,用来调谐电台信号。

二、彩色解码、Y放大帧振荡、行振荡电路单元21号

实验26-1 白光栅无图像实验

K1是视频输入,断开白光栅无图像,闭合正常。

实验27-2 无光栅实验

K2是行振荡信号输出,断开无光栅行不正作,闭合正常。

实验28-3 无光栅实验

K3是行推动输出端,断开无光栅,闭合正常。

实验29-4 水平亮线实验

K4是场振荡开关,断开水平亮线,闭合正常。

实验30-5 回扫线实验

K5帧消隐开关,断开屏幕出现回扫线,闭合正常。

实验31-6 UV分量实验

K7PAL/NTSC制式开关及延迟信号输入断开失去分量,闭合正常。

实验32-7 U分量实验

K8是U分量输入,断开失去U分量,闭合正常。

实验33-8 无彩色实验

K9是矩陈开关,断开无彩色,闭合正常。

实验34-9 色度失控实验

K10是色度控制,断开色度失控,闭合正常。

实验35-10 无光栅实验

K11是亮度控制端,断开无亮度即无光栅,闭合正常。

实验36-11 无彩色实验

K12是APC滤波端,断开无彩色,闭合正常。

实验37-12 对比度实验

R256电位器是对比度电位器,调整图像的对比度。

实验38-13 亮度实验

R255是副亮度电位器,调节图像的亮度。

实验39-14 行同步实验

R451是行频电位器,调节行同步。

实验40-15 场同步实验

R351是帧电位器,调节场同步。

实验41-16 色相位电路实验

R522是色相位电位器,调节色度信号的相位。

三、彩色光耦开关电源电路单元 8号板

实验42-1 无伴音实验

K1伴音16V供电开关,断开无伴音,闭合正常。

实验43-2 正机不工作实验

K2 5V稳压供电12V开关,断开正机不工作,闭合正常。

实验44-3 水平亮线实验

K3遥控开机关机信号开关,断开水平亮线,闭合正常。

实验45-4 图象扭曲实验

507、400V滤波电容,焊开图象扭曲,闭合正常。

四、末级视放电路单元18号

实验46-1 红色信号丢失实验

K1是R信号开关断开红色信号丢失,闭合正常。

实验47-2 绿色信号丢失实验

K2是G信号开关断开绿色信号丢失,闭合正常。

实验48-3 兰色信号丢实验

K3是B信号开关断开度兰色信号丢失,闭合正常。

实验49-4 无绿色字符显示实验

K4是绿色字符开关,断开,无绿色字符显示,闭合正常。

实验50-5、亮平衡、暗平衡、三基色实验

电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。

五、帧输出电路单元

实验51-1 场下线性压缩实验

K1断开场下线性压缩,闭合正常。

实验52-2 水平亮线实验

K2断开水平亮线,闭合正常。

实验53-3 场幅压缩实验

K3断开场幅压缩,闭合正常。

实验54-4 对场幅实验

R302是场幅电位器,对场幅进行调整。

实验55-5 场线性实验

R312是场线性调节电位器。

六、行输出电路单元

实验56-1 无光栅实验

K1是行推动信号,断开无光栅行不工作,闭合工作。

实验57-2 M1至M5是主要测试点。

七、黑白电视机故障的演示

一 2号板电源电路单元

实验58-1 图像S形扭曲实验

K1是全波整波开关,断开只是半波整流,闭合正常。

实验59-2 图像扭曲实验

K2是整流滤波电容,断开图像扭曲,闭合正常。

实验60-3 整机不工作实验

K3是12V电源输出,断开整机不工作,闭合正常。

实验61-4 b级对地电阻实验

K4是调整管b级对地电阻,闭合断开无明显反应供分析。

实验62-5 稳压电源12V实验

W1是稳压电源调整,是调节稳压电源12V的高低。

二、3号板,黑白电视机末级视级,行、场扫描电路单元。

实验63-1 垂直亮线实验

行输出电路K1是行偏转输出,断开垂直亮线,闭合正常。

实验64-2 无光栅实验

行输出电路K2是行推动供电、断开无光栅,闭合正常。

实验65-3 光栅缩小实验

行输出电路K3是行逆程开关,断开光栅缩小,闭合正常。

实验66-4 场同步实验

场输出电路单元RP402是场频电位器,可调节场同步。

实验67-5 场线性实验

场输出电路单元RP404是场线性电位器,调节场面性线性。

实验68-6 场幅度实验

场输出电路单元RP403是场幅电位器,可调节场幅度。

实验69-7 回扫线实验

场输出电路场消隐断开,屏幕出现回扫线。

实验70-8 水平亮线实验

帧输出偏转断开,水平亮线,闭合正常。

实验71-9 白光栅实验

视放K1、K2断开出现白光栅,闭合正常。

实验72-10 对比度失控实验

视放K4断开对比度失控,闭合正常。

实验73-11 行场不同步实验

同步分离K1断开行场不同步,闭合正常。

实验74-12 行不同步实验

行振荡电路K2断开行不同步,闭合正常。

实验75-13 行同步实验

7L1是行电位器,可调节行同步。增长合正常

实验76-14 无光有声实验

断开7R15行不工作,无光有声。增长合正常

三、UPC中放伴音,4号板电路单元

实验77-1 无图、无声、有光实验

拨去高频头杆座、无图、无声、有光。

实验78-2 AGC实验

R216是AGC电位器。

实验79-3 图像横向干扰实验

K2断开图像横向干扰。

实验80-4 无声音实验

K3断开无伴音,即无声音,闭合正常

实验81-5 音量大小实验

音量电位器是调节音量大小。

实验82-6 音质实验

L302是伴音鉴频中周,调节音质。

实验83-7 无声实验

拨掉喇叭线,无声,插上正常。

2、录音机电路单元

实验100-1 无声实验

拨掉LA322D,录音机无声,扞上正常。

实验101-2 扬声器无声实验

大拨动开关向上是录音状态,此时扬声器无声。

实验102-3 扬声器有声实验

大拨动开关向下是播放状态,此时扬声器有声。

实验103-4 扬声器无声音实验

电源无12V供电,扬声器无声音。

实验104-5 声音快实验

声音快慢可以调节马达的调速电位器。

十、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码,行场扫描电路单元

实验105-1 无AV视频信号实验

K1是视频输入开关,断开无视频输入,闭合正常

实验106-2 无音频信号实验

K2是VIDEO输入开关,断开无伴音,闭合正常

实验107-3 有雪花无图像无伴音实验

K3是IF输入开关断开无图无声,闭合正常

实验108-4 无图像或图像实验

K4是AGC开关断开AGC失控,闭合正常

实验109-5 L波段无图无声实验

K6是L波段开关,断开L波段无图无声,闭合正常

实验110-6 H波段收不到台实验

K7是H波段开关,断开H波段无图无声,闭合正常

实验111-7 U波段收不到台实验

K8是U波段开关,断开U波段无图无声,闭合正常

实验112-8 不能搜台或搜不到电台实验

K9是TV调谐电路开关,断开搜不到台闭合正常

实验113-9 电脑不工作实验

K10是电脑5V工作电流,断开正机不工作,闭合正常

实验114-10 缺R基色实验

K11是R基色开关,断开无R基色,闭合正常

实验115-11 缺G基色实验

K12是G基色开关,断开无G基色,闭合正常

实验116-12 缺B基色实验

K13是B基色实验,断开无B基色,闭合正常

实验117-13 行不工作实验

K14是行输出开关,断开行不工作,闭合正常

实验118-14 无字符显示实验

K15是行脉冲电路开关,断开无字符,闭合正常

实验119-15 ABL电路实验

K16是ABL开关,断开亮度失控,闭合正常

实验120-16 无字符显示实验

K17是场脉冲开关,断开无字符显示,闭合正常

实验121-17 水平亮线实验

K19是25V电流开关,断开场无电源水平亮线,闭合正常

实验122-18 遥控接收失灵实验

K22是遥控接收头输入电路开关,断开遥控失灵,闭合正常

实验123-19 DATA、CLOCK电路实验

K21、K20是串行时钟,串行邮据电路,断开失控,断开失控,闭合正常
