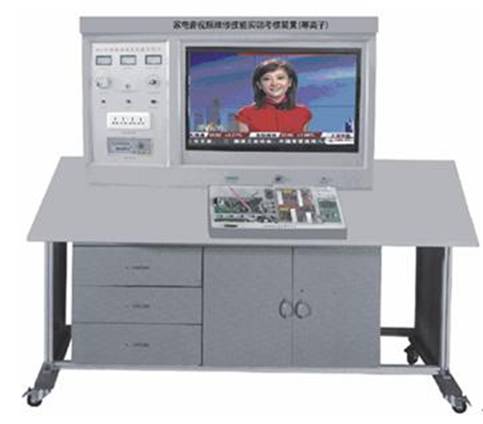

TRY-607家电音视频维修技能实训考核装置

TRY-607家电音视频维修技能实训考核装置

(智能型、42寸等离子)

一、家电音视频维修技能实训考核装置产品概述

家电音视频维修技能核核装置”是根据是华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,接照职业教育的教学的实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

 本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。家电音视频维修技能实训考核装置,上海荣育



    二、家电音视频维修技能实训考核装置技术性能

    1.输入电源:单相三线制AC220V±10%  50HZ

    2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)

    3.整机容量:<300VA

    4.安全保护:动作电流≤30mA、动作时间≤0.1s

    5.外形尺寸:170cm×93cm×135.5cm

6.具有实验室管理系统,带密码开机和定时关机功能

三、系统组成

    本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成

(一)实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)

1.  交流电源(均带有过流保护)

    输出电源:市电输出        220V    50HZ

              隔离变压器输出  220V    50HZ

                              14.5V   50HZ

    2.直流电源:±16V/+12V

    3.彩色信号发生器

   (1)输出信号频率范围:第12频道

   (2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键进接选择

   (3)输出信号:有视频、伴音(中频6.5M)、射频输出接口)

   (4)信号制式:PAL-D/K

    4.智能考核接口单元:答题器接品、PCL机串行接口、彩电模块接口

   (二)等离子显示器:42寸分辩率:  1024×768:亮度: 1000流明  对比度: 2000:1

   (三)实训组件

    本装置由等离子彩电模块、智能实训考核组成。

    1.等离子电视实训模块

    智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制产生单元、内置设故排故系统(可由电脑随机故障点)

    2.智能实训考核系统

(1)计算机可以监控1-126台家用电器智能考核台

(2)已设置20多个故障点。

(3)具有发卷功能

(4)具有收卷功能

(5)具有单台和全部实验台清零功能

(6)具有自动检测各家用电器考核台的通讯联机情况

(7)可以生成学生个人成绩单

(8)可以对学生考核情况进行统计、分析

(9)设有进入系统密码,进入系统后能够修改密码

(10)具有打印功能

(11)具有答题次数限制功能

(12)学生台配智能答题器,学生可以通过答题器与都师进行数据交换

    (四)实训桌:

整体结构采用铝合金框架落地台式,并设有万向轮和四个固定调节机构,便于移动和固定。桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。

四、家电音视频维修技能实训考核装置实训项目

 1.理解等离子电视中各主要元件的基本结构及工作原理;

 2.认识等离子电视机各主要单元电路的组成,理解其基本的工作原理;

 3.电子调谐器的测量与分析;

4.遥控及本机键盘控制测量与分析;

    5.视频信号处理流程测量与分析;

   6.音频处理流程测量与分析;

   7.Sync同步信号控制测量与分机;

8.阴极阳极驱动测量与分析。
