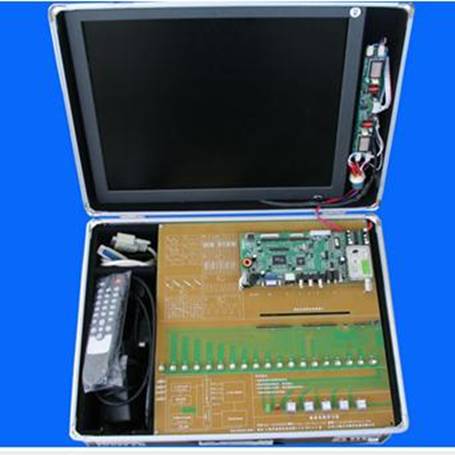

TRY-YJDS 液晶电视维修学习机实训箱

TRY-YJDS 液晶电视维修学习机实训箱

本液晶电视维修学习机是培养液晶电视和液晶显示器等专业维修技术人员而设计的，根据维修技能的工作特点分三部分：第一部分为液晶屏电源高压电路，第二部分驱动板，第三部分为驱动程序，本设计电路可对每一个部分进行维修，具有独立的信号波形测试点和故障演示开关，供学习演示不同的故障，本机采用双面板工艺，电路实用性广，适应现阶段维修学习。

一、主要技术性能和配置：

1、电源

输入：AC220V±20%

输出：DV 12V±10%

电流：4A

信号输入：

射频：48MHz——470MHz

视频：　ＡＶ端子、Ｓ端子、　VGA端子

支持模式：DOS、VGA 、SVGA 、XGA 、SXGA

计算机输入：行频：30——70HZ

场频：60——75HZ

电视规格：PAL—BG

NTSC—M

SECAM—BG

二、主要实验内容

1、液晶屏调试；

2、高压电路调试；

3、驱动板调试；

4、驱动程序调试；

5、本机有19个故障演示开关，供学习演示不同故障。

三、使用说明

1、接通电源线和电视天线；

2、接通电源开关，学习机的指示灯亮，正常工作。

四、设备包含

1、学习机实验箱（含15寸液晶屏）；

2、遥控器；

3、VGA线一条；

4、驱动程序一套；

5、编程器一套；

6、万用表一个；

7、实验指导书一本。
