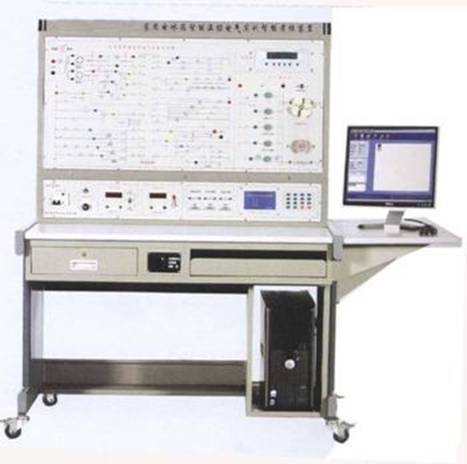

TRY-01C家用电冰箱电子温控电气实训智能考核装置

1.主要用途：教学实训。

2. 家用电冰箱电子温控电气实训智能考核装置技术要求及主要参数

(1) 输入电源：单相三线 AC220V ±10% 50Hz；工作环境：环境温度-5℃～+40℃，相对湿度<85%(25℃)海拔<4000m。装置容量：＜0.2Kva；外形参考尺寸：1410mm×760mm×1840mm；安全保护：具有漏电压、漏电流保护装置，安全符合国家标准；

(2) 实训柜：材料要求全部采用铁质刚架结构，

(3) 交流电压表1只：测量范围0～500V,精度1.5级，用于监测电源电压；

(4) 直流电压表1只：测量范围0～20V，用于测量面板上的测试点；

(5) 电冰箱电子温控电气系统图1套：印有电气系统原理图，并设有相应的测量点；

(6) 电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；

(7) 智能考核系统：要求设备具有智能化、网络化的考核系统，每台装置上配有140×128点阵蓝底背光液晶显示屏及PVC轻触键盘；通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，能将其保存下来，课后能查询或打印。

(8)可完成的实训项目：电冰箱电子温控电气控制系统原理掌握；电冰箱电子温控电气控制系统调试与运行；电冰箱电子温控电气控制系统模拟故障与排故；电冰箱电子温控电气控制系统故障分析与维修；电冰箱电子温控电气控制系统应用。

3.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如
