TRYTZ-61型 空调制冷换热综合实验装置

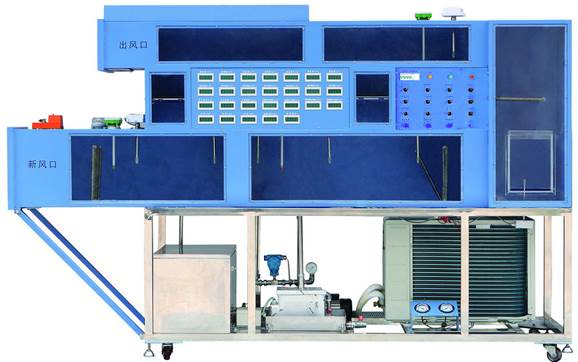

TRYTZ-61型空调制冷换热综合实验装置

一、空调制冷换热综合实验装置 概述

“TRYTZ-61型空调制冷换热综合实验装置”是依据目前国内建筑电气、楼宇智能化专业的相关教学内容精心设计的综合实验装置。该装置结合当前安防领域的先进技术,从教学实验需求的角度出发,以工程化的设计理念完整地实现了全空气空调制冷换热调节系统的工作过程。


TRYTZ-61型空调制冷换热综合实验装置

二、空调制冷换热综合实验装置 系统特点

1.  综合性:采用国内独有的二次回风系统,在同一实验台上能模拟八种制冷工况

2.  工程化:整套控制系统大部分采用工业现场实际应用部件

3.  开放性:装置采用透明化、开放式设计,学生能够直观清晰的了解整个装置的工作过程

4.  安全保护:设有电流型漏电保护装置,实验强电连接导线及插座采用手枪插式全封闭结构,使用方便可靠,杜绝触电

5.  采用空气预加热系统能在冬季模拟夏季工况

三、空调制冷换热综合实验装置 技术参数

1.  输入电源:三相五线 380V±10% 50Hz

2.  整机容量:≤4.5kVA

3.  工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

四、空调制冷换热综合实验装置系统组成

空调制冷换热系统由实验台、制冷机组、制热系统、加湿装置、空调箱(风道)、冷冻水系统、测量仪表(包括温湿度传感器及风速传感器)、电气控制系统、模拟热源等组成。

1.  实验台

采用不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构,有机玻璃封板,实验直观清晰。

2.  制冷机组、制热机组

采用1.5P热泵空调的室外机组和盘管蒸发器,组成冷源和热源,对煤水进行冷却。

额定电压:AC220V

制冷/制热额定输入电流:5.0A/5.6A

制冷/制热额定消耗功率:1.10kW/1.21kW

制冷量3200W、制热量4350W

3.  加湿装置

采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成。

额定功率:1.2kW

蒸汽喷管(φ10)

4.  冷冻水系统

整个供水系统的动力源为磁力驱动泵,由制冷系统将水箱的水温制冷/制热,再由水泵打到表冷器中,通过表冷器与空气进行交换,水又回到水箱,实现了循环使用。

5.  测量仪表

有七组温湿度传 感器、三组风速传感器和一组流量传感器及显示仪表组成。

5.1温湿度传感器:

安装方式:管道式

温度测量范围:-20℃~+60℃

测量误差:±0.5℃

湿度测量范围:0~100%

测量误差:± 3%

探头工作温度-40℃~+120℃

5.2风速传感器

安装方式:管道式

测量范围:0~10m/s、0~15m/s、0~20m/s

探头长度200mm

探头工作温度-25℃~+50℃

5.3涡轮流量变送器

测量范围:0.2~1.2m³/h

压力:6.3MPa

6.  电气控制系统

电气控制由手动控制,如加热器的电源、送风机电源、制冷/制热的启动等,并带有相应的指示。

6.1 PLC控制模块

PLC可编程控制器:采用CPU224主机模块、3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

6.3 三组态监控软件

6.4 三菱变频器

工作电压:AC220V

功率:0.4kW

7.  空气处理系统

空气流程由左边的新风进口进风,经过空气过滤器对新风进行过滤,然后经换热器进行冷热交换,再经过加湿装置和风机,从左下角送到模拟房间,最后由模拟房间左上角送出房间,由排风口排出。同时,还设有一次回风、二次回风。所有风门均为电动调节机构,通过调节旋钮可控制其开度大小。

8.  系统图

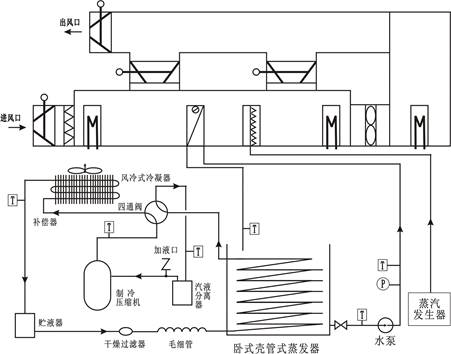

空调制冷换热综合实验装置

五、实验项目

1.  封闭式系统冬季运行工况

2.  封闭式系统夏季运行工况

3.  直流式系统冬季运行工况

4.  直流式系统夏季运行工况

5.  一次回风系统冬季运行工况

6.  一次回风系统夏季运行工况

7.  二次回风系统冬季运行工况实验

8.  二次回风系统夏季运行工况实验
