TRY-NLY01A型 智能化楼宇综合技能实训系统

TRY-NLY01A型 智能化楼宇综合技能实训系统

品牌:上海荣育咨询电话:021-63811399 53550259

一、模块配置

序号

名称

数量

1

楼宇模拟实训房间

1套

2

门禁对讲单元

1套

3

安防监控单元

1套

4

智能家居单元

1套

5

智能一卡通单元

1套

6

变频恒压供水单元

1套

7

楼宇配电及照明单元

1套

8

远程抄表单元

1套

9

中央控制室

1套

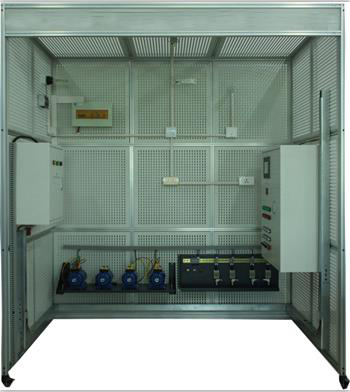

二、楼宇模拟实训房间

http://www.bjlg.com/uploads/allimg/170929/2-1F9291442021F.png

(一)产品概述
    本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了门禁及安防防盗报警监控、消防报警系统、智能供电照明系统、视频监控及周边防范系统,智能家居系统等系统,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、弱电安装工程等相关专业的教学和培训。各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的动手实践能力、楼宇工程管理能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
(二)产品特点
该装置模拟典型建筑结构,通体采用铝合金型材和铁质网孔板,并选用市场上技术成熟、低电压安全型器件,因而具有真实、美观、可靠和安全的特点。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,模拟层分区域,设有总电源箱。分区配电箱、弱电配电线箱、建筑模型智能大楼实训区和管理中心两部分,智能大楼设有模拟单元门,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能;安防监控实训区,实现小区监控集中管理,通过实训区,连接至管理中心区进行电视墙管理;供电照明系统通实训区终端连接实训,通过管理中心机集中管理;消防系统实训区通过学生在模拟实训间连接实训,通过总线式传送到管理中心进行管理。
管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控、防盗报警监控、门禁管理监控及管理中心计算机。
      在智能大楼(每个区域内安装烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点、监控视频摄像机、消防防模块、视频户机,等。智能大楼(小区)的模拟房间窗户装有幕帘探测器,实现室内安防与周界防范功能。
      在每个区域和内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,管理中心设有多台监视器,其中一台为50寸液晶监视器,另为19寸监视器。
系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程线槽实现系统连接。
本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
实训房间由金属型材框架和金属安装网孔板组成,尺寸1580mm×1580mm×2200mm(长×宽×高),器件采用自攻螺丝和工程塑料卡件配合安装,单人电脑桌1个,钢凳一只,人字梯一把。本装置总体结构采用铝型材网孔板结构的通用智能楼宇支架,各功能模块安装于支架上。本楼宇模拟实训装置包含:建筑模型、对讲门禁、室内安防、周边防范、视频监控、巡更、直流电源箱等系统组成。模块设计根据实际工程模拟可方便组合多种实训模块进行实训。
三、单元配置说明
本楼宇模拟实训装置包含:门禁对讲单元、安防监控单元、智能家居单元、智能一卡通单元、消防自动报警单元、楼宇配电及照明单元、智能家居控制单元模块。所有模块采用网孔板设计,根据实际工程模拟可方便组合多种实训模块进行实训。
(一)门禁对讲单元
    该系统集可视对讲门禁系统和常用的多种室内外安防设备于一体,通过统筹管理,可实现室内外(可视或非可视)对讲功能,该系统采用实际智能小区工程的全套对讲门禁及室内安防设备,实现了单住户、单大楼多层多住户、单小区多大楼多层多住户的模块关系,系统稳定可靠,结构合理清晰,能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计等实验和实训,可通过手机APP远程开门,
1、技术参数:
工作电压:单相三线220V±5% 50Hz
  整机容量:<300W
  外型尺寸:1500*700mm
  安全保护:具有漏电自动保护装置
2、主要配置
住户模块  包含的部件有:门前铃、免提式室内分机、普通壁挂室内分机、可燃气体探测器、紧急求助按钮、门磁、红外探测器、光电感烟探测器、声光报警器等。
大楼模块  包含的部件有:编码式室外主机、室外主机分配器、联网器、层间分配器、电控锁头等。
小区模块  包含的部件有:编码小区门口机、管理中心机、联网器、电控锁等。

序号

名称

技术指标

数量

1

实训屏

1200*700mm

1

2

电源监控系统

设备电源监控系统能够对设备的电源进行实时监控,通过检测设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生 时,设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性

1

3

电压、电流仪表

计量精度1.0级,三相有/无功、正/反相电能计量。
♦ 具有测量三相电压、电流、频率、有功功率、无功功率、功率因素,并具有功率方向自动识别和指示功能。
♦ 电表内能存储3个月的数据,默认电量冻结转存日为月末24时(月末冻结)。
♦ 断电后所有存储数据不丢失,并能保持10年以上。
♦ 大屏LCD液晶显示。
♦ 可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。
♦ 电能脉冲用红色LED指示。
♦RS485通信接口,MODBUS-RTU通信协

1套

4

彩色可视对讲室内分机

屏幕尺寸:4.3寸LED屏;分 辨 率:800*480
视频信号:PAL 1Vp-p/75Ω;音频频率:300-3400Hz

1台

5

灵性锁

开锁电压:DC12V;开锁电流:2A—3A(接通1秒)
灵敏度: 1S;上锁方式:感应自动上锁

1套

6

解码分配器

数据处理分配,工作电源18V

1台

7

门磁

方形,AC220V,大于等于30mm或小于等于8mm开关接通,灯亮大于等于15mm小于等于30mm,开关断开,灯灭可选产品照片。

1只

8

红外探测器

光源类型:红外数字脉冲式,3光束;警戒距离:60M

1对

9

出门按钮

H0-03,机械动作1000000万次,0-0.5A

1只

3、参考图片
http://www.bjlg.com/uploads/allimg/170929/2-1F929144233F6.png

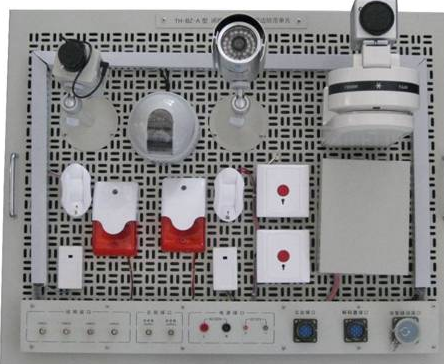

(二)安防监控单元
    该系统结合当前闭路电视监控及周边防范系统的技术要点,采用市场主流优质监控设备,并且实现与周边防范系统的联动功能,系统稳定可靠,结构合理清晰,可为实训提供更多有利条件。
1、技术参数
工作电压:单相三线220V±5% 50Hz
  整机容量:<300W
  外型尺寸:1500*700mm
  安全保护:具有漏电自动保护装置
2、主要配置
系统全采用网络监控,可通过手机APP监控,该模块包含的部件有:自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、智能一体摄像机(万向云台、云镜控制器、解码器、)萤石APP硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警、交换机机等。

编号

名称

技术指标

数量

规格型号

1

实训屏

1500*700mm

1



2

实训架

放置主机、硬盘录像机

1

集控中心

3

电源监控系统

设备电源监控系统能够对设备的电源进行实时监控,通过检测设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生 时,设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性

1



4

电压、电流仪表

计量精度1.0级,三相有/无功、正/反相电能计量。
♦ 具有测量三相电压、电流、频率、有功功率、无功功率、功率因素,并具有功率方向自动识别和指示功能。
♦ 电表内能存储3个月的数据,默认电量冻结转存日为月末24时(月末冻结)。
♦ 断电后所有存储数据不丢失,并能保持10年以上。
♦ 大屏LCD液晶显示。
♦ 可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。
♦ 电能脉冲用红色LED指示。
♦RS485通信接口,MODBUS-RTU通信协

1套



5

网络枪式摄像机

水平晰度1080P,视频输出1.0Vp—p 75Ω,带防尘罩,有线网络RJ-45 10/100Mb自适接口以太网,无线WIFI,802·11B/G, 分辨率:PAL制式704*576

1台

DS-2CZ2132P

6

网络半球摄像机

分辨率1280*960,调整角度0~360度,垂直0~75度

1台

DS-2CD3310D-I

7

网络红外摄像机

水平晰度9线视频输出1.0Vp—p 75Ω

1台

DS-2CC12A2P-IT2

8

红外半球摄像机

有效像素720(水平)×480(垂直),信号系统PAL
镜头3.6mm(2.8、6可选),转换模式:ICR红外滤片式

1台

DS-2CE5582P-IRP

9

网络红外球机

焦距 6mm,感光面积1/3英寸,有效距离30m及以上,
有效像素PAL制式:752(水平)×582(垂直),
快门:1/50(1/60)秒至1/100,000秒
视频输出:1Vp-p Composite Output(75Ω/BNC)
焦距:3.9-85.8mm,22倍

1台

海康威视DS-2AE7162-A

10

无线接收模块

距离50—100米,频率可调

1对



11

硬盘录像机

模拟视频输入32路,BNC接口(电平1.0Vp-p,阻抗75Ω),
音频输入4路,RCA接口(电平2.0Vp-p,阻抗1K )
CVBS输出2路,BNC接口(电平:1.0Vp-p,阻抗:75Ω)
分辨率:PAL制式704*576,1路,分辨率:1920*1080
HDMI输出1280*720/60Hz
VGA输出分辨率:1920*1080/60Hz
音频输出2路,RCA接口(线性电平,,阻抗:1K)
录音方式:声音与图像同步
内部存贮:4T大容量硬盘

1台

HIKVISION/海康威视

12

三维云台

全自动 全景摄影云台 电动云台 矩阵接片 三维全景云台

1台



13

云台控制器

外形尺寸:190mm×250mm×248mm,铝合金外壳
水平旋转角度:0-355度,垂直旋转角度:±35度
水平旋转速度:7/s,垂直旋转速度:2/s
旋转限位:外部限位柱可调

1台

PTS-3103C

14

红外探测器

光源类型:红外数字脉冲式,3光束;警戒距离:60M

1台

KZL0610

15

监视器

具有VGA状态图象画面自动调整功能,
分辨率:1920*1080/60H

1台

S19D300NY

15

人脸识别及同步录像系统

用户容量:500人,记录容量:10万条,
识别算法:DualSens® V2.6
硬件平台:600MHz TI高速数字媒体处理器
摄 像 头:专用双摄象头
清晰度: 720p
焦距: 12mm
网络连接方式: 全部支持
附加功能: 云存储 智能操作系统
颜色分类: 人脸识别
品牌: 智慧门店
型号: RNRW
显 示 屏:3.5英寸TFT彩屏,6万5千色高彩,320*240分辨率
语音功能:语音合成,报中文姓名
门禁输出: 继电器信号
通信方式: 标准TCP/IP、U盘
电  源: 12V DC,工作电流500mA
使用距离: 30-80 cm

1套



16

紧急按钮

86mm*86mm

1个

三力

17

声光报警器

DC12V,25W,声级≤135dB

1个

LTE-1101J

18

电源开关

电源指示灯亮,表示有电源输入

1个



★19

便携式楼宇电子信号测试记录模块(提供现场演示)

1)具备电压、电流、温度采集,可以记录观察电压、电流跳变的图像数据,精度±0.05%真有效值测量USB数据传输,彩屏LCD显示
2)具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3)集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体,不低于60M,具有1KHz基准方波输出接口;图像数据可以按时间和电压输出到EXCEL、BMP和OSC;数据记录最大4G;FFT、相关和功率谱频谱分析,FFT支持8~1048576点的选择,支持triangular、cosine、Bohman、Parzen等 18种窗;
4)功率谱支持自功率谱和互功率谱的计算;相关支持自相关和互相关的计算;
5)虚拟任意波形输出模块,频率25Mz ,输出波形:正弦波,三角波,方波,TTL,任意波形。
6)虚拟万用表模块:直流电压,量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V;交流电压测量,量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V;直流电流测量,量程 60.00mA 、600.00mA 、6.000A、10.00A;交流电流测量,量程 60.00mA、600.00mA、6.000A、10.00A;电阻测量,量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M;电容测量,量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF;二极管测量 0V~2.0V
7)虚拟电子测量仪器系统软件(需提供国家政府机构认可的自主知识产权的证明材料)
1)本软件系统由安装于实验台学生机上的实验软件和教师机上的管理软件组成,要求程序均由LabVIEW软件编制。中文菜单式操作界面,人机对话友好。学生在启动程序后,键入自己的学号,系统即在教师机数据库中找出该学生的姓名,经过学生确认后,学生选择所要做的相应实验,即进入正常的实验界面。
2)能实现密码登录系统,设置数据库路,系统测试(查询设备),学生库设置,题库与题库等级设置,考核试卷提取与存储考核时间设置与启动,考核成绩查询,考核成绩打印,登录密码修改与恢复。
3)、学生终端采用LabVIEW软件编制具有联机考核功能,学号查询,故障解除,时间查询,分数查询,设备号查询,学生实验数据、学生考勤及学生考试、学生实验选做等管理功能。
4)学生在启动程序后,键入自己的学号,系统即在教师机数据库中找出该学生的姓名,经过学生确认后,学生选择所要做的相应实验,即进入正常的实验界面。

1台



3、参考图片
http://www.bjlg.com/uploads/allimg/170929/2-1F9291443314C.png
(三)智能家居单元
    随着人民生活水平的不断提高,人们对居住的环境提出了越来越高的要求。智能家居控制和管理平台,有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。本系统平台主要采用zigbee无线通讯技术来实现家居智能化控制,Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术,主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域,可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化等专业。随着物联网的兴起,此设备是现代智能居家系统代表之一,提供良好的教学设备实训平台
该系统提供了一个智能家居控制和管理平台,学生可以在实训设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统结合当前智能家居的发展现状,全面实现智能家居系统控制功能。
1、技术要求
工作电压:单相三线220V±5% 50Hz
    整机容量:<300W
    外型尺寸:1500*700mm
    安全保护:具有漏电自动保护装置
2、主要配置
该模块包含的部件有:智能终端、智能遥控器、控制单元、调光模块、插座模块、窗帘、电灯、指示灯。

序号

名称

技术指标

数量



1

实训屏

1500*700mm

4



2

实训架

放置主机、硬盘录像机

1



2

电源监控系统

设备电源监控系统能够对设备的电源进行实时监控,通过检测设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生 时,设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性

1



3

电压、电流仪表

计量精度1.0级,三相有/无功、正/反相电能计量。
♦ 具有测量三相电压、电流、频率、有功功率、无功功率、功率因素,并具有功率方向自动识别和指示功能。
♦ 电表内能存储3个月的数据,默认电量冻结转存日为月末24时(月末冻结)。
♦ 断电后所有存储数据不丢失,并能保持10年以上。
♦ 大屏LCD液晶显示。
♦ 可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。
♦ 电能脉冲用红色LED指示。
♦RS485通信接口,MODBUS-RTU通信协

1



3

设备通讯模块

与控制中心管理软件配套网络通讯设备

1套



4

智能型烟感
(含底座)

电源:12V-24V工作电流:静能电流小于10uA,
工作电流在20-5mA之间
烟雾灵敏度:0.65-15.5%FT
蜂鸣器声量能级:10英尺处为85分贝

1个



5

火灾显示盘

显示范围:000000 00~999999 99任意报警编码点
显示容量:最多不超过50个报警信息
线制:与火灾报警控制器间采用有极性二总线连接,另需两根DC24V电源供电线(不分极性)
环境温度:0℃~+40℃,相对湿度≤95%,不结露
电源:采用DC12V

1台



6

温感探测器

含底座,DC12V,定温报警68℃

1台



7

无线光电感烟探测器

含底座,DC9V,两线制有极性,

1个



8

编码声光报警器

隔爆式 、消声

1台



9

I/O模块

8路开关量输入出RS485

1套



10

Zigbee无线数据处理系统

发射功率:16dB,2.4GHz频段,工作电压:2.0V-3.6V

1套



11

广播切换模块

输出容量:模块可带负载3W

1套



12

联动接口模块

消防

1套



13

智能家居主机

主机尺寸:205x 150 x 30 (mm)
•  外形颜色:黑色(带蓝色呼吸灯)
•  电压:DC9V
•  功率:0.5W
•  重量:1200g
•  环境:温度:-20℃-+60℃;湿度:10%-95%
•  外置315M、GSM天线,标准以太网接口
   SIM卡接口、RS232串行通信接口
•  无线载波频率:ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz
   拥有800路发射通道
•  GSM蜂窝频率:GSM 850/900/1800/1900M


1套



14

转换模块

演示、实训及故障设置转换

1套



15

附件

联动输出模拟指示灯、开关、小风扇等

1套



16









3、参考图片
http://www.bjlg.com/uploads/allimg/170929/2-1F929144501P0.png
(四)智能一卡通单元
该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套综合实训系统,实训系统结合当前智能一卡通系统发展趋势和技术,在一套软件上,全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠,结构清晰,
1、装置组成:本系统控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由消费机、发卡机、先进的指纹门禁考勤机、交换机、门禁软件管理中心系统等组成。
2、系统实训功能:
能进行各种消费系统操作演示、考勤系统操作演示和门禁系统操作演示、智能巡检器的操作、消费机系统的设置、考勤机系统的设置、考勤和门禁系统的原理、门禁机系统的设置,电控锁、电插锁、电磁锁的工作原理及安装调试,消费系统管理软件、考勤门禁系统管理软件和巡更系统软件的操作演示、线路设计,线路的设计与连接
(五)消防自动报警单元
该系统控制部分全部采用实物,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。
1、技术参数
工作电压:单相三线220V±5% 50Hz
    整机容量:<300W
    外型尺寸:1500*700mm
    安全保护:具有漏电自动保护装置
2、主要配置
探测报警模块包含的部件有:智能差定温感温探测器、点型光电感烟探测器、编址接口模块、终端器、火灾显示盘、火灾声光警报器、编码手动报警按钮、编码消火栓报警按钮、警铃、模拟压力开关、模拟水流指示器等。
1)火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
2)火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
3)探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
4)输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
5)联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
6)手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
7)消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
8)声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
9)电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
3、参考图片
 http://www.bjlg.com/uploads/allimg/170929/2-1F929144529D3.png

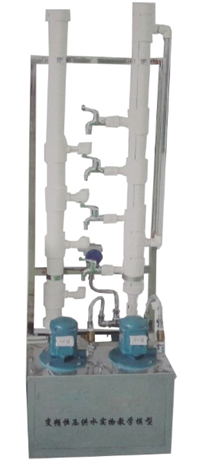

(六)变频恒压供水单元
http://www.bjlg.com/uploads/allimg/170929/2-1F929144552J5.png
    本设计是对变频恒压供水控制系统(软硬件方面)在实际生活应用中具体作 用进行较为详细的介绍。本系统主要将PLC、变频器(含PID)、相应的传感器和执行机构地结合起来,通过发挥各自优势,来实现操作方便,本系统以变频器调 速为核心,以变频恒压供水控制系统取代了过去的高位水箱和压力罐等供水设 备,起动平稳,起动电流可限制在额定电流以内,避免了以往起动时产生对电网 的冲击;由于泵的平均转速降低了,就可延长水泵机组和水管阀门等器件的使用 寿命; 也可以消除起动和停机时的水锤效应。 使系统调试和使用起来都十分方便, 大大简化了水厂在管理、数据统计和分析等方面的工作量。以变频器为主体构成 的恒压供水系统不仅能最大程度满足实际需要,其安全稳定的运行性能、简单方 便的操作方式、以及齐全的功能,将使供水系统实现节水、节电、节省人力,最 终获得高效率优质运行, 从而大大降低自来水的生产成本和提高生产管理水平的目的。
1、技术参数
工作电压:单相三线220V±5% 50Hz
    整机容量:<1000W
    外型尺寸:1500*700mm
    安全保护:具有漏电自动保护装置
2、主要配置清单

序号

名称

技术指标

数量

1

实训对像

1500*700

1

2

PLC

CPU224XP

1

3

变频器(含PID)

西门子M420、0.37KW

1

4

压力传感器



1

5

水箱



1

★3、电气控制仿真软件(需提供国家政府机构认可的自主知识产权的证明材料和现场演示)软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
①PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
②电工电子仿真
(1)接线仿真
01具有过载保护的正转控制接线仿真、02双重互锁的正反转控制接线仿真、05接触器星形、三角形控制接线仿真、06时间继电器接线仿真、07三相电动机机械制动控制电路仿真
(2)电路仿真
01具有过载保护的正转控制仿真、02双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04自耦降压起动仿真、05接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真,电动葫芦仿真,z35摇臂钻床仿真
(3)排故仿真
01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、12利用电流继电器控制绕线式异步电动机起动控制线路排故、13c620车床电气控制排故、两地控制连线等
(4)原理仿真
变压器工作原理、步进电动机工作原理、单向异步电动机工作原理、电度表工作原理、两地控制灯电路、钳型电流表原理、热继电器工作原理、伺服电动机工作原理、兆欧表工作原理、塑壳式断路器工作原理、交流接触器原理等
(5)电机拆装仿真,三相异步机拆分、单相异步机拆分等
(6)仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
③气动回路仿真
(1)软件以气动经典22回路为依据开发出28回路的在线及离线仿真
(2)软件中设置的14路“考考你!”表现为典型气路设备故障。
(3)软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。两种运行状态自动切换,当连接外部设备时自动切换为在线仿真,无外部设备连接时为离线仿真即模拟运行。
软件中离线仿真13个回路包括:1、单作用气缸的换向回路(a)2、双作用气缸的换向回路(a)3、单作用气缸的速度控制回路(a)4、单作用气缸的速度控制回路(b)5、双作用气缸单向调速回路(a)6、双作用气缸单向调速回路(b)7、双作用气缸的速度控制回路一 8、双作用气缸的速度控制回路二 9、压力控制回路 10、计数回路 11、延时回路 12、用机械行程阀的单往复控制回路 13、过载保护回路。
离线、在线自动切换的15个回路包括:1、单作用气缸的换向回路(b)2、双作用气缸的换向回路(b)3、速度换接回路4、缓冲回路5、互锁回路6、用行程开关的单缸往复运动回路7、单缸连续往复动作回路8、直线缸、旋转缸顺序动作回路9、多缸顺序动作回路10、双缸同步动作回路11、四缸联动回路12、卸荷回路13、或门型梭阀的应用回路14、快速排气阀的应用回路15、高低压切换控制回路。
(4)设置14路“考考你!”当点开了“考考你”对话框回路自动设置故障,当回答正确或关闭“考考你”对话框,故障自动接触,回路正常仿真。14路“考考你”包括模拟故障有:1单作用气缸故障2、电磁阀故障3、双作用气缸故障4、调节阀故障5、节流阀故障6、手动换向阀异常7、节流阀堵死故障8、行程开关故障9过滤三联件故障10、气容故障11、行程阀故障12、顺序阀故障13、行程开关失灵14、负载阻力过小
4)液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
a) 多级高压回路b) 减压回路c) 先导式溢流阀缷荷回路d) 顺序平衡回路e) 回油节流调速回路 f) 旁路节流调速回路 g) 液压缸差动连接回路
h) 三位四通电磁换向阀换向回路 i) 液控单向阀锁紧回路 j) 顺序阀控制顺序动作回路k) 压力继电器控制顺序动作回路 l) 行程开关控制顺序同步回路 m) 调速阀控制同步回路 n) 液压马达回油节流调速回路 o) 二位四通电磁阀换向回路 p) 手动阀换向回路 q) 速度换接回路 r) 二位二通缷荷

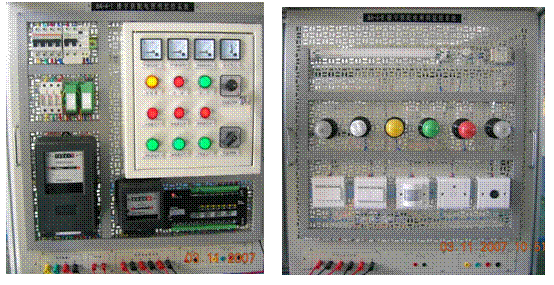

(七)楼宇配电及照明单元
装置配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。
同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。
1、技术参数
工作电压:单相三线220V±5% 50Hz
    整机容量:<300W
    外型尺寸:1500*700mm
    安全保护:具有漏电自动保护装置
★2、实验室远程管理系统软件(需提供国家政府机构认可的自主知识产权的证明材料和演示视频)
①该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。
②该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
③所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
④用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
⑤集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
⑥用户可以实现单机操作考核和联网考核。
3、主要配置
两部分组成:楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。

序号

名称

技术指标

数量

1

实训屏

1500*700

2

2

供电照明配电箱

600*500*200

1

3

单联开关

A86K11-10BN

1

4

双联开关

A86K22-10BN

1

5

触摸延时开关

A86KTCY100N

1

6

人体感应延时开关

A86KHY100N

1

7

大翘板双路开关

A86K12-10BN

1

8

声光控延时开关

A86KSGY100N

1

9

空气开关

DZ47LE-63 4P/C10

1

10

漏电保护器

DZ47LE-63 2P/C10

1

11

电流变送器

0.5/0~5A

1

12

电压变送器

0.5/0~250V

1

13

三相四线电度表



1

14

单相电度表



1

15

镇流器

HLDGZHE-M13W

1

16

日光灯管

10W

1

17

开关盒

86×86×40(86SM40)

5

18

节能灯(螺口)

220V/5W

1

19

磨砂洞灯

220V/3W

1

20

指示灯

220V/黄色

1

22

指示灯

220V/绿色

1

23

指示灯

220V/红色

1

4、参考图片

http://www.bjlg.com/uploads/allimg/170929/2-1F929144642551.png

(八)远程抄表单元
该系统是根据智能楼宇自动化专业智能小区实训课程要求设计的一套实训系统,三表远传自动计量系统改变了以往人工抄表、入户抄表的传统方式,采用数字化技术和计算机管理的方法,对电表、水表、燃气表等实行数据采集,不仅为物业管理提供了方便,也避免了不法分子冒充抄表人员进入民宅的可能,为住户提供了安全保障。该系统根据智能楼宇自动化专业的实训内容精心设计的综合实训系统,结合当前远传抄表自动计量技术的实际情况,全面实现电表、水表和燃气表的远传计量和科学管理功能。
1、技术参数
工作电压:单相三线220V±5% 50Hz
  整机容量:<300W
  外型尺寸:1500*700mm
  安全保护:具有漏电自动保护装置
2、主要配置
该模块包含的部件有:脉冲电度表、脉冲水表、脉冲燃气表、采集器、集中器、通讯转换器、抄表修正软件、力控组态软件等。




名称

规格

数量

1

实训屏

1500*700mm

1

2

电源监控系统

设备电源监控系统能够对设备的电源进行实时监控,通过检测设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源 是否有断电、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生 时,设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性

1

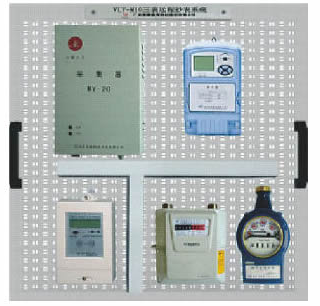

 3、参考图片
 http://www.bjlg.com/uploads/allimg/170929/2-1F929144H1G3.png
四、中央控制监控室
(一)概述
由一个中央计算机管理中心、对门禁对讲单元、安防监控单元、智能家居单元、智能一卡通单元、消防自动报警单元、变频恒压供水单元、楼宇配电及照明单元、远程抄表单元、智能家居控制单元模块九套子系统监控控制组成,统一的监控平台上进行中央监控管理和DDC的配置及系统组态的实验和实训。
(二)说明
楼宇自控中央计算机管理中心:监控所有楼宇实训房间,完成上位机控制,采集必要信息。
1、系统实训功能:
    中央管理系统能通过中央数据库服务器,它将保存系统监控节点的资料、图形,所有在网络上的客服端及监控节点都由中央数据库服务器控制与管理。同时可家居、消防、监控、门禁、供电照明、等安全管理;
2、系统技术指标:
  工作电压:单相三线220V±5%  50Hz
  整机容量:<300W
  外型尺寸:150×70×150cm3
(三)配置说明

序号

设备名称

产品描述

1

50寸液晶显示器

分辨率:3840*2160;  亮度:400cd/㎡;对比度:5000:1; 响应时间:8.5ms,面板电压12V单屏尺寸:1115*638MM;原装面板,窄边液晶边框,适合大屏幕拼接应用,高对比度,高亮度,极大提高了画面层次,更好的表现画面细节,使图像更艳丽,逼真,使用寿命可达60000小时.单屏三边拼缝5MM,另一边拼缝10MM,拼成2*2,可以设置旋转,把窄的一边拼在一起,相当于双边拼缝10MM,拼接尺寸:2230*1276MM

2

拼接处理器设备

支持HDMI输入,AV输入,VGA输入,DVI等输入,全数字处理单元,支持高清1920*1080分辨率,RS232接口控制

3

壁挂式安装支架

订制

4

大屏高清分配器

支持一路输入多路输出,同一信号源可以多路同时输出

5

拼接专用线材

控制器到拼接单元之间的线缆(VGA/HDMI线,网线RS232线等施工材料)

6

USB转串口接头+USB转串口线

拼接通讯接口,实现拼接功能

7

大屏控制软件

可实现视频信号,VGA信号等多种信号源的定义、管理、选择调用和切换显示,可以设定,存储和管理;可实现画面自动显示大屏幕管理软件为全中文界面,方便维护,备份等系统管理

8

视频捕捉卡

4路视音频,芯片EC5128SDK2000

9

以太网交换机

100M,24口

10

服务器

刀片式
Cpu: Intel Xeon E5-2603V2及以上
硬盘:2×300GB , SAS热插拔硬盘
内存容量: 2×4GB, DDR3,
网络:10M/100M/1000M/自适应
声卡类型: 集成。

11

软件

控制软件

★(四)建筑大楼三维电气安装调试实训仿真软件(为了避免知识产权纠纷投标现场需提供计算机软件著作权证书)
  以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

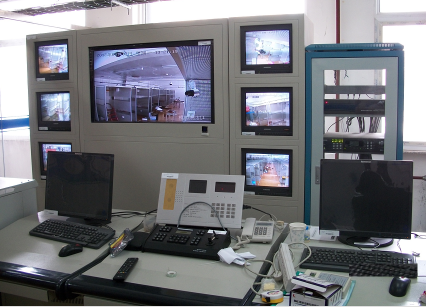

(五)参考图片
http://www.bjlg.com/uploads/allimg/170929/2-1F929144Q2V3.png

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的TRY-NLY01A型 智能化楼宇综合技能实训系统相关产品!
分享到:

产品类别



联系热线




  销售QQ:853786677

  技术QQ:188159587

  手机:13671557885

  电话:021-63811399

相关实验实训设备产品
