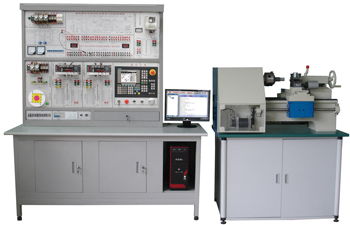

TRYS-802CTB型 数控车床电气控制与维修实训台(半实物)

TRYS-802CTB型 数控车床电气控制与维修实训台(半实物)

一、  数控车床电气控制与维修实训台  特  点:

◆TRYS-802CTB型数控车床电气控制与维修实训台(半实物)由实训台和半实物组成,能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。

◆系统采用开放式结构,将一台数控车床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。

◆半实物数控车床采用耐磨结构,具有一定的车削能力,可对有机玻璃、塑料、木头等材料进行简单车削加工,具有真实数控车床的机械运动,X、Z进给轴采用伺服电机驱动,并设计有正负限位,参考点等开关,主轴采用三相异步电机变频控制,由三菱变频器驱动,主轴和主轴电机间通过带轮进行传动,并配有三爪卡盘。

◆四工位真实电动刀架,可实现加工时的换刀操作。

TRYS-802CTB型 数控车床电气控制与维修实训台


二、   数控车床电气控制与维修实训台 技术性能:

1. 输入电源:三相四线380V±10%  50Hz

2.装置容量:<2kVA

3. 实训台外形尺寸:实训台 180cm×70cm×189cm,

三、 数控车床电气控制与维修实训台 配置及功能

1. 控制屏采用铁质双层亚光密纹喷塑结构。

2. 电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源,控制屏的供电由钥匙开关和启停开关控制,电压表监控电网电压。

3. 数控系统单元西门子(SINUMERIK 802C base line)数控系统。

4. X/Z进给轴均采用交流伺服电机驱动。

5.主轴电机由变频器进行无级调速。

6.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障;在实训台有LCD点阵图滚屏显示故障代码,具有数控车床的故障维修考核功能。

四、 数控车床电气控制与维修实训台 半实物数控车床参数:

●床身最大回转直径:250mm

●刀架最大回转直径:120 mm

●X/Z轴行程:130×300 mm

●定位精度:0.04 mm

●主轴电机功率:750W

●主轴最高转速:1500rpm

●电动刀架:4工位

●外形尺寸:1120×610×650 mm

五、部分实训项目:

1. 数控车床电气系统的设计

2. 数控系统的参数设置与调整

3. 输入输出接口实训

4. 机床参考点的调试

5. 伺服电机驱动单元的调试与应用

6. 变频器的调试、参数设置与应用

7. 电动刀架控制实训

8. 数控系统的通讯

9. 数控车床故障诊断与维修

10. 数控系统的操作与编程

11. 数控车床加工实训

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的TRYS-802CTB型 数控车床电气控制与维修实训台(半实物)相关产品!
