煤矿安全监测监控作业实操模拟装置

一、煤矿安全监测监控作业实操模拟装置概述

根据煤矿安全实际操作规程,我厂采用设备真实先进,性能可靠的瓦斯监测监控系统。通过本设备安装可直观模拟井下瓦斯监控,提高煤矿安全监测监控作业人员对井下瓦斯监控的安装,使用,维护及校验实操能力。再通过故障判断、分析处理提高业务技能。

二、煤矿安全监测监控作业实操模拟装置构成

成套监测监控系统及设备:

设备包括:系统软件、监控主机、数据传输接口,监测分站、主显示器,传感器、传输线路、打印机、USP后备电源,矿用传感器校验装置。

三、煤矿安全监测监控作业实操模拟装置功能

1. 煤矿井下真实的监测监控系统,可以监测瓦斯浓度、风速、温度、负压及各种有害气体浓度;也可监测风门状态,风筒风量,机电设备开停,馈电的各种运行参数,经过长距离传输、放大;可以远距离的观测、自动控制、贮存和打印。与井下设备差异就是监测点少、传输距离短。

2.可通过矿用传感器校验装置对煤矿井下传感器进行调试、校验,维修,保证其安全运行的作业及对传感器的校验,维修的实际操作。

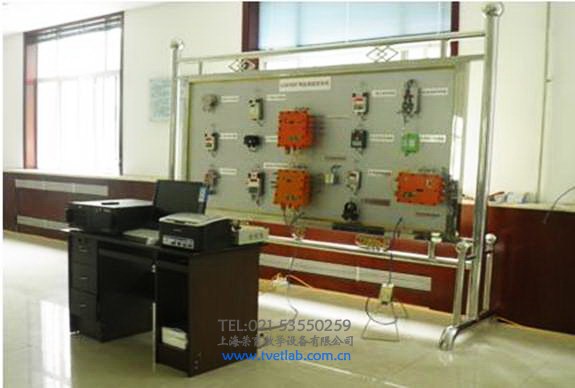

煤矿安全监测监控作业实操模拟装置

四、软件操作说明

1、打开电脑→双击桌面KJ307监控系统→打开登陆界面输入用户为123。密码为:123。

2、通过通讯设置”→“打开串口”,打开“串口控制”,选择好串口号,如COM1,然后单击“ ”,这样就打开通讯端口。

3、打开分站操作→单击开始轮询。

4、系统运行正常→注意监控的实时数据和传感器的标效。

五、硬件操作说明

1.打开分站→分站拱电为380V、660V,

2.BUS+和BUS-为分站传输接口的连接端子。

3.+21V和GND-为电源正负,为传感器供电端子。

4.CH1→CH8为接收传感器频率200-1000HZ的信号端子。

5.DD1→DD5为断电控制端子。

6.常开1、公共1、常闭1是断电控制端口、可接380V、127V、36V的断电接点。这是第一个继电器。

7.常开2、公共2、常闭2是断电控制端口、可接660V、380V、127V的断电接点。这是第二个继电器。

六、系统正常运行,每天打印报表。

规格:2500mm×1500mm×2300mm
