TRY-CPT16 十六位机(FPGA)扩展实验板

一、十六位机(FPGA)扩展实验板描述:

TRY-CPT16十六位机(FPGA)扩展实验板主要是基于EDA设计的计算机组成原理实验板,它的核心器件是Altera公司的10万门EP1K100的FPGA芯片。用该FPGA实验板,通过VHDL语言编程,可设计16位机的部件和模型机,学生将设计好的电路下载到FPGA芯片上,实现16位机的部件和模型机功能;也可完成其它设计性实验和课程设计实验。

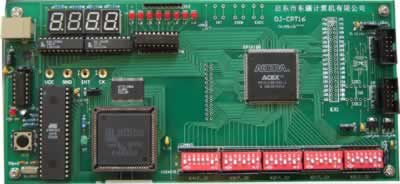

FPGA实验板

二、十六位机(FPGA)扩展实验板组成

(1)AT89S52单片机,主要用于接收PC机命令,完成16位程序存储器读写,管理模型机运行、暂停等功能。

(2)ISPLSI1032E是逻辑控制芯片,负责单片机和模型机总线切换。

(3)EP1K100是模型机主控芯片,相应管脚已连好,IDC2是EP1K100芯片的下载接口,再配合FPGA实验板的PC机调试软件,可方便地进行各种实验。

(4)IDT71V016是64K×16位存储器,是模型机的程序存储器,能保存大容量程序。

(5)四位8段数码管,用于显示模型机内部寄存器、总线的值,在设计时可将需要观察的内部寄存器、总线值送A,再通过OUT指令送到数码管显示。两只GAL16V8是四位数码管16进制译码。

(6)L7~L0是8个发光二极管,用于显示模型机内部状态,例如:进位标志、零标志、中断申请标志等。

(7)K0(7…0)~K4(7…0)是40个开关,用于输入外部信号,例如,在做单步实验时,这些开关可用来输入地址总线值、数据总线值、控制信号等。

(8)EP1K100右方的EX1座表示38个扩展的IO信号,当实验中需要另外的输入输出脚时可以使用这些扩展脚。

(9)提供FPGA实验板和PC机调试软件。

三、十六位机(FPGA)扩展实验板实验项目

分部实验一、十六位ALU实验

分部实验二、十六位寄存器实验

分部实验三、十六位寄存器组实验

分部实验四、十六位指令计数器PC实验

分部实验五、中断控制实验

综合实验六、十六位模型机的总体实验
