TRY-ATC型自控原理与计算机控制实验箱

一、自控原理与计算机控制实验箱描述:

自动控制原理学习机是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。TRY-ATC型自动控制原理学习机具有很强的开放性能、扩展性能;运算模拟单元的运放八个,每个运算模拟单元内都有实验所需的电阻、电容等元件,可以通过短路块和导线灵活方便的对实验单元电路的组合,可构造出各种型式和阶次的模拟环节和控制系统;从运算模拟单元独立出来的可变电阻器组单元档位连续,调节精度高,接线灵活多变,充分满足于自控原理实验教学的要求

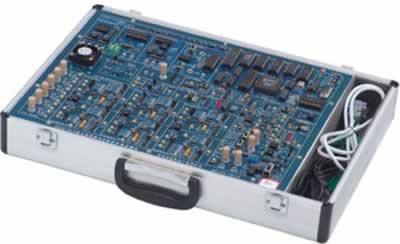

自控原理与计算机控制实验箱

二、自控原理与计算机控制实验箱介绍:

系统提供集成操作软件,通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性,方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验,加上系统配置的直流电机、步进电机等控制对象,可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

三、自控原理与计算机控制实验箱构成:

系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成,USB采集数据。

信号源发生单元电路:正弦波、方波、斜波及抛物波

信号周期在2毫秒至30秒之间可调

采样保恃器及单稳单元电路:由LF398及HEF4538等器件构成运算模拟单元电路:非线性用单元电路:状态指示灯单元:数/模转换单元电路:AD0832模/数转换单元电路:AD0809单节拍脉冲发生单元:电位器单元:-5V电源发生单元:驱动单元:

电机单元:直流电机、步进电机

信号测量单元:采用PC软件实现双踪示波器、频率特性分析等功能。

特殊运算环节单元:

可变电阻器组单元:

微型温度控制单元:

电源:

1.输入电压:220V±10%

2.输出电压/电流:+5V/2A,+l2V/0.2A,-l2V/0.2A

四、自控原理与计算机控制实验箱实验项目:

(1)计算机控制技术实验项目

1.A/D,D/A转换

2.采样保持器

3.数字滤波

4.积分分离式PID控制

5.最小拍有纹波系统实验

6.最小拍无纹波系统实验

7.大林算法控制

8.非线性控制

9.解耦控制

10.综合控制实验

(2)自动控制原理实验项目

1.典型环节的模拟研究

2.典型系统瞬态响应和稳定性

3.系统校正

4.控制系统的频率特性

5.典型非线性环节

6.非线性系统(一)

7.非线性系统(二)

8.采样系统分析

9.采样控制系统的校正

l0.状态反馈(极点配置)

(3)控制系统实验项目

1.直流电机闭环调速实验

2.温度闭环控制实验

3.步进电机调速实验

以上所有实验的具体内容由TRY-ATC的实验指导书提供。
