一、现代大功率电机实验装置产品功能特点

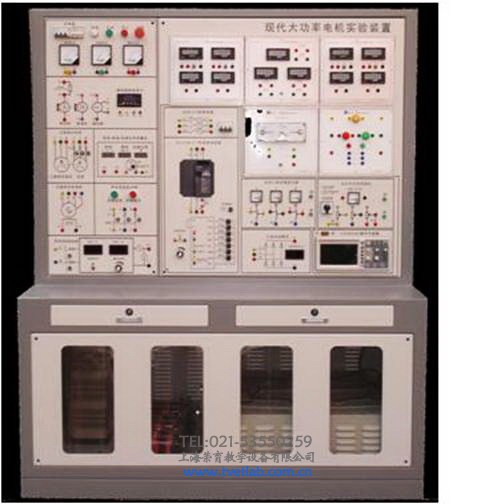

1.箱柜

箱柜为高低（上下）两层，上层放置各单元模块，下层放置各种变压器、调压器和可变电阻箱等。

箱柜高 200厘米，长155厘米，上层宽50厘米，下层85厘米，柜前台面宽35厘米，箱柜上、下层前后门均可打开，便于视察与维护。

2.机组

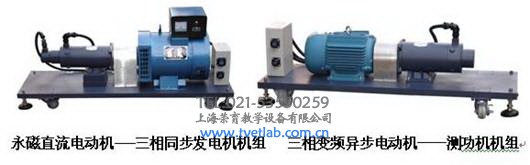

A．机组（一）三相异步电动机——永磁直流电动机（直流测功机），附带永磁直流测速发电机及光电编码器。它们的规格是：

1）变频调速三相导步电动机

型号：YVP100L1-4  功率：2.2Kw  电压：380/Y  恒转矩5～50HZ  150～1500r/min；恒功率 50～100HZ   1500～3000r/min；

2）永磁直流电动机/测功机

2.三相同步电动机工作特性（V型曲线）的测定

型号：130SZD05-CF05-MB-W  功率：2.2Kw  电压220V  转速：1500r/min  扭矩：14Nm  电流：12.5A；

3）测速发电机：型号103SZD05-CF05-W测速发电机测速恒量ΔU/Δn=24V/kr/min；

4）光电编码器：型号ZKP3.808.001G600DZ3/24F，12V，600P/r，AB推拉输出；

B．机组（二）永磁直流电动机——三相同步发电机

1）永磁直流电动机（作原动机）型号与规格与机组（一）相同；

2）三相同步发电机型号：STC-3  功率:3Kw  电压：400V/Y 三相 50HZ 1500r/min  COSΦ=0.8  IN=5.4A  Uf=120V If=9A；

3）测速发电机：【与机组（一）同】；

4）光电编码器：【与机组（一）同】；

C.机组与箱柜用电缆——航空插相连

二、可完成的实验项目

（一）直流电动机

1.电流电动机电枢电阻的测定；

2.直流电动机机械特性的测定；

3.直流电动机调节特性的测定；

4.直流电动机调速特性的测定；

（二）三相异步电动机

1.三相异步电动机定子绕组的判断；

2.三相异步电动机空载实验；

3.三相异步电动机短路实验。

4.三相异步电动机运行特性的测定；

（三） 三相异步电动机调速特性

1.三相异步电动机调压调速机械特性的测定；

2.三相变频调速器功能与参数的整定与调节；

3.三相异步电动机变频调速机械特性的测定；

（四） 三相同步发电机

1.三相同步发动机定子与励磁绕组电阻的测定；

2.三相同步发电机外特性测定；

3.三相同步发电机并网运行；

4.三相同步发电机并网后，有功功率与无功功率的调节；

（五） 三相同步电动机

1.三相同步电动机的启动；

2.三相同步电动机工作特性（V型曲线）的测定；
