供配电实验与实训系统,供配电实验与实训设备

供配电综合实验实训系统包括10/0.4kV变配电系统。通过在供配电实验与实训设备装置上的实训和实习,使学生了解和掌握供电系统的基础知识,熟悉高、低压柜各个环节及一、二次电气设备的基本结构、工作原理和功能,能正确分析中小型工厂变配电系统一、二次接线图,掌握电力负荷及短路电流计算的初步能力,并能看懂电气安装图,掌握车间变配电所、配电线路的设计方法及基本内容,具有安全用电、节约用电的基本知识,培养学生解决供电系统问题的能力,提高学生动手能力和实践能力,为毕业设计和以后的工作打下较好的基础。

通过低压成套开关设备的实训,学生能具备正确设计、安装、检查、使用供电系统的综合能力;掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点;掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。

供配电实验与实训系统,供配电实验与实训设备

一.供配电综合实训系统构成

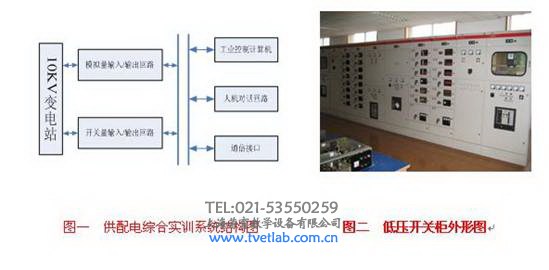

供配电综合实训系统工厂10/0.4kV变配电及其微机监控装置系统,其结构图如图一所示:

10/0.4kV变电站10kV侧设备与实际相同,断路器能实现手动分合闸操作,带微机综合保护装置。

1.1、高压开关柜的各主要电气设备

1)高压断路器VS1

2)变压器(电源变压器模拟)10kVA

3)电流互感器LZZBJ9-10

4)继电保护装置NED611

5)绝缘子J-1

1.2、低压开关柜采用4个GCK抽屉式

含有20个抽屉供学生装配、拆卸。通过实习训练,学生能了解掌握低压电器的分类,基本特性及主要用途,选择、使用及维护、故障的检修。

低压开关柜包含1个进线柜,2个馈线柜,1个电容补偿柜。馈线柜每柜有六个抽屉出线间隔,其中一个抽屉出线可控制电机正反转,另有八个单独的抽屉出线间隔,可满足多组学员的实训操作。系统为成套结构,与真实供电系统的要求相一致,学员通过训练不仅能掌握单台设备的设计安装与调试,还可通过整套系统的调试对供电系统形成一个完整的概念。

二.供配电综合实训系统教学项目

1.相关知识的课程:

《电工技术》、《模拟电子技术》、《数字电子技术》、《电机拖动基础》、《传感器技术与应用》、《电工仪表与测量》、《单片机原理及应用》、《微机控制技术》、《供配电系统》、《电气设备》、《二次回路》、《电力系统分析》、《电力系统继电保护》等。

2.可开出的实训与相关知识点:

1)断路器的工作原理、选择、接线、安装;

知识点:用途分类,结构原理,电动操作机构,触头灭弧,热脱扣器和电磁脱扣器,主要技术参数,选用原则。用于供配电线路中。

2)接触器的工作原理、选择、接线、安装;

知识点:用途分类,结构原理,触头系统,灭弧系统,磁系统,辅助触头,技术要求,实际应用,合理选用。用于电力拖动和自动控制系统中。

3)电流互感器的工作原理、选择、接线、安装;

知识点:高电压大电流的测量,正确接线,使用,互感器的作用和原理。用于供配电线路、电力拖动和自动控制系统中。

4)熔断器的工作原理、选择、接线、安装;

知识点:熔断器的熔断原理,应用场合,选用,级间配合。用于供配电线路、电力拖动和自动控制系统中。

5)无功补偿电容器、自动补偿控制器的工作原理、接线、操作;

知识点:感性负载使功率因数变差,将电容与负载并联来改善功率因数。通过检测,进行判断分析,对电容自动投切。用于供配电线路中。

6)低压抽屉柜的装配、拆卸、调试与检验;

知识点:在电力线路中起接通、分断、起动、反向和停止等控制、调节或保护。用于供配电线路、电力拖动和自动控制系统中。

7)测量、控制线路的设计、安装、调试与检验;

知识点:通过电子测量,获取各种电信号,完成各种控制。

8)变电站的送电与停电操作实训;

知识点:变电站的操作是变电运行的重点、难点工作之一,也是变电站运行人员最重要的日常工作之一,工作内容就是将运行或备用的设备通过各种技术或组织手段转换为稳定且安全的状态,从操作任务的接受到整个操作过程的结束,其中涉及很多细节。通过操作实训,使学生掌握作为变电站现场操作工作人员的工作方法、工作内容和操作要领。

9)断路器就地及远方自动分合闸。

知识点:远距离实现自动控制。

10)通过微机监控装置,采集变电站各段母线电压、线路电压、电流、有功功率、无功功率;

11)通过微机监控装置,采集主变压器电流、有功功率和无功功率,无功功率;

12)通过微机监控装置,采集变电站馈出线的电流、电压、功率以及频率、相位、功率因数等;

10)、11)、12)知识点:数据采集系统的结构, A/D、D/A转换,开关量输入、输出,脉冲量输入,人机对话,数据的并行、串行通信,数据总线。

13)电力负荷统计和负荷曲线绘制;

知识点:算法、高级语言编程

14)变电所认识实训

学生在进行课程设计及毕业设计时,能得到感性认识,实地操作;并可作为中、高级电工提高培训基地。

三.供配电综合实训系统教学项目设备清单

一、高压开关柜设备

序号

名称

型号

数量

备注

1

高压断路器

VS1

1



2

电流互感器

LZZBJ9-10

2



3

绝缘子

J-1

3



4

继电保护装置

NED611

1



5

电流表

42L6

2



6

带电显示器

DXN2

1



7

电磁门锁

DSN2

1



8

模拟变压器

10KVA

1



二、低压模拟柜设备

2.1、01G低压进线柜

序号

名称

型号

数量

备注

1

框架断路器

RMW1-2000

1



2

双电源开关

RMQ2 S-630

1



3

电流互感器

BH-0.66

4



4

电压表

6L2-V

1



5

电流表

6L2-A

3



6

转换开关

LW39

1



7

信号灯

AD16-22

2

红绿各1

8

按钮

LA39-22

2

红绿各1

9

熔断器

NT00-63

3



10

熔断器

HG30-32

5



2.2、04G无功补偿电容柜

序号

名称

型号

数量

备注

1

刀熔开关

QSA - 250

1



2

接触器

B25C

6



3

热继电器

T25

6



4

电容器

BCMJ

6



5

控制器

JKLA

1



6

电流互感器

BH-0.66

3



7

熔断器

NT00-63

18



8

避雷器

HY3W-0.25

3



9

电压表

6L2-V

1



10

电流表

6L2-V

3



11

功率因数表

6L2-cos

1



12

转换开关

LW5

1



13

信号灯

AD16-22D

12

14

熔断器

RT14-20

6



2.3、02.03G   馈线柜

序号

名称

型号

数量

备注

1

塑壳断路器

RMM1-250

9

手操

2

塑壳断路器

RMM1-250

1

电操

3

电流互感器

BH0.66

30



4

电流表

6L2-A

30



5

信号灯

AD16-22D

13

红11绿2

6

按钮

LA39-22

4

红2绿2

7

熔断器

RT14-20

20



8

接触器

B45

2



9

热继电器

T45

1
