TRYDLX-12型 电力负荷控制员实训系统

TRYDLX-12型 电力负荷控制员实训系统

TRYDLX-12型电力负荷控制员实训系统

 一、产品概述电力负荷控制,广义地可称为电力负荷管理,其主要目标是改善电网负荷曲线较为均衡地使用,以提高电网运行的经济性、安全性和投资效益。随着电力事业的发展,用电管理的重要性日益显现出来,这就需要在负荷控制系统的基础上扩展功能,使之在用电管理方面发挥更重要的作用。这些扩展功能同负荷控制综合在一起,形成了现代的负荷控制管理系统,使得电力负荷控制员的需求也随之增加。电力行业需要为员工进行培训,其他行业包括开设“电力工程”、“电力营销”专业类课程的高校、技校、职业培训鉴定中心等也需要为学生或培训学员掌握该工种要求而提供培训设备。

SYDLX-12型 电力负荷控制员实训系统

二、电力负荷控制员实训系统 产品特点

 1.集成了无线GPRS通讯技术

 2.与现场相结合,实现远方抄表和预付费功能

 3.实现现场电路的闭环控制功能

 4.实现在电力紧张时限电不拉闸功能

三、技术性能

 1.输入电压:: AC380V±10% 50HZ

 2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000M

 3.装置容量:<1.5KVA

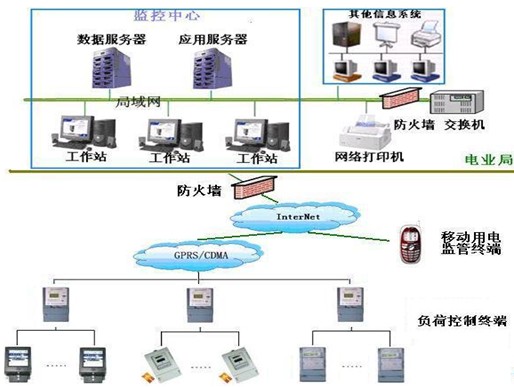

 四、系统组成及配置

 1.管理中心站装有主站计算机、GPRS通讯设备、上位机软件。

 2.分散控制柜装有一个电力负荷管理终端、三个多功能电表、若干电力开关等主电力线路。标准配置一个中心站,两个分散控制柜,用户也可由实训内容加减分散控制柜的个数,一个控制柜也可实现大部分试验项目,若配置三个及以上分散控制柜能够更明显地看到群控及剔除功能运行情况。

五、实训项目

(一)电力负荷系统控制功能

 1.数据采集

 2.数据处理

 3.设置和查询

 4.控制测试

 5.事件记录

 6.通信测试

7.本地功能

(二)现场操作培训考核

1.电力负荷控制员工工作班成员现场操作培训

(1)负荷管理系统终端与主站联调操作

(2)现场双向管理系统终端开通调试

(3)负荷管理系统终端硬件安装

(4)测试终端电源功耗

(5)使用指针万用表测量电能表脉冲输出

(6)负荷管理装置的接线及查找RS-485接口故障电能表

(7)负荷管理系统终端故障判断与维修

(8)生成并导出负荷管理系统终端窝囊废档案报表

(9)电力负荷管理系统功率报表的操作

(10)电力负荷管理系统终端实时数据查询

(11)查找所需要召测数据的用户并对其进行数据召测查询

(12)正确配置负荷管理系统定时任务

 2.电力负荷控制员工作负责人现场操作培训

(13)主站对多功能表抄表参数的配置

(14)现场核对终端显示的当前功率值并分析差值较大原因

(15)配置并测试负荷管理系统终端远方跳闸功能

(16)负荷管理系统终端的现场巡视

 3.电力负荷控制员班长现场操作培训

(17)利用负荷管理系统检查判断表计回路故障或异常

(18)负荷管理系统单点用户的控制功能测试、当时时段控制测试

(19)负荷管理系统主站每每启动

(20)负荷管理系统新增及删除用户
