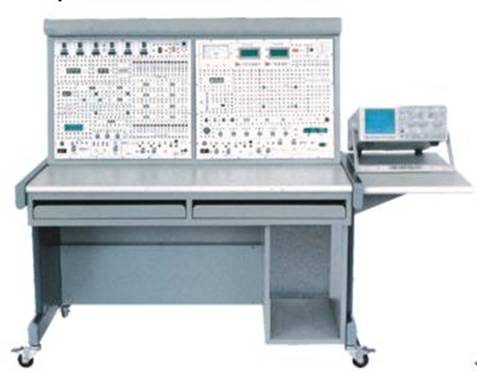

TRYDZ-01A模拟电子电路实验装置(双组)

TRYDZ-01A模拟电子电路实验装置(双组)

一、模拟电子电路实验装置技术性能

1、输入电源:单相三线220V±10%50Hz

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

3、装置容量:<200VA

4、外形尺寸:155×80×123cm3

二、模拟电子电路实验装置的配备:

主要由实验控制屏和实验桌两部分组成,实验控制屏主要由两套模电功能板组成,可以同时开设两组模电实验。主要功能组成如下:,

直流稳压电源:±5V/1A两路,0.0~18V/0.75A连续可调两路(通过适当的连接,可得到0~±18V及0~36V连续可调电源),±5V电源还设有短路报警、指示功能,每路电源均有短路软截止自动恢复保护功能。TRY-1A型模拟电子电路实验装置(双组)

直流信号源:-5V~±5V连续可调电路。

交流电源:0V、6V、10V、14V抽头电源一路,中心抽头17V电源两路,每路电源均有短路保护自动恢复功能。控制屏左右两侧设有220V单相三芯插座若干个。

函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz~2MHz,输出幅度峰峰值换选择,输出频率分七个频段选择,还设有三位LED数码管显示其输出幅度(峰一峰值)。输出衰减分0dB、20dB、40dB、60dB四档,由两个“衰减”按键选择。

六位数显频率计:本频率计的测量范围为1Hz至10MHz,有六位共阴极LED数码管显示,闸门时基1S,灵敏度35mV(1-500kHz)//100mV(500kHz-10MHz);测频精度为万分之二(10MHz)。将频率计开关(内测/外测)置于“内测”,即可测量“函数信号发生器”本身的信号输出频率。将开关置于“外测”,则频率计显示由“输入”插口输入的被测信号的频率。

直流数字电压表:分200mV、2V、20V、200V四档,直键开关切换,三位半数显,输入阻抗10MΩ,精度0.5级。

直流数字毫安表:分2mA、20mA、200mA三档,直键开关切换,三位半数显,精度0.5级。

设有1mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。

模电实验功能板设有可装、卸固定线路实验小板的插座四只,配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块,可采用固定线路及分立元件灵活组合进行实验。另外,还可选购模拟EDA下载板。

实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针,设有高可靠圆脚集成块插座(40P1只、14P1只、8P2只)及镀银长紫铜管等,供插各种集成块、三极管、电容及电阻等器件,接触性能良好,实验可靠。

实验功能板采用2mm厚的敷铜板制成,正面印有元器件图形符号、字符及连线,反面是相应连线并焊好相应器件。

本装置设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。

三、模拟电子电路实验装置基本实验内容

本装置提供模电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。

1.常用电子仪器的使用

2.晶体管共射极单管放大器

3.场效应管放大器

4.负反馈放大器

5.射极跟随器

6.差动放大器

7.集成运算放大器指标测试

8.集成运算放大器的基本应用Ⅰ—模拟运算电路

9.集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)

10.集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)

11.集成运算放大器的基本应用Ⅳ—信号处理(波形发生器)

12.RC正弦波振荡器

13.LC正弦波振荡器

14.函数信号发生器的组装与调试

15.压控振荡器

16.低频功率放大器Ⅰ—OTL功率放大器

17.期工程低频功率放大器Ⅱ—集成功率放大器

18.直流稳压电源Ⅰ—串联型晶体管稳压电源

19.直流稳压电源Ⅱ—集成稳压器

20.晶闸管可控整流电路

21.应用实验—温度监测及控制电路

22.综合实验—万用电表的设计与调试

23)在系统可编程模拟器件设计实验(配Lattice模拟可编程器件ispPAC20下载板)六、装置的配备
