TRY-FA 齿轮范成仪

TRY-FA 齿轮范成仪

一、齿轮范成仪功能特点:

TRY-FA型齿轮范成仪用于机械原理(机械设计基础)课程开设的“渐开线齿轮范成实验”,理解渐开线齿轮轮廓形成过程和范成法加工原理,掌握渐开线产生根切和避免根切的方法,演示刀具变位对位齿形变化及对齿轮各参数的影响。

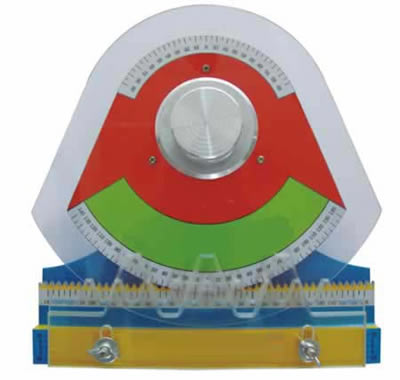

齿轮范成仪

二、齿轮范成仪主要参数:

1、配模数m=10m=20齿条插齿刀各一把

2、外型尺寸:320x310x110同一模数m=2两扇形齿轮(Z1=130,Z2=80)

3、大扇形分度圆直径260MM,适用于M=20齿条,小扇形分度圆直径160,适用于M=10齿条

说明:同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计,大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。
友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的齿轮范成仪器,齿轮范成实验设备相关产品!
