TRY-BJZ 便携式机械系统传动创新组合设计实验台

TRY-BJZ 便携式机械系统传动创新组合设计实验台

一、便携式机械系统传动创新组合设计实验台使用的目的

TRY-BJZ便携式机械系统传动创新组合设计实验台是机器或机组的主要组成部分,起着传递动力或改变运动的重要作用。根据需要选择传动类型,组合出合理的机械传动方案,是《机械设计》课程教学中的重要内容。

使用目的在于:

1、加深对各种类型的机械传动的感性认识和理论认识;

2、通过拼装各种组合传动方案,可对比分析不同方案的传动特点,本实验箱是培养学生创新能力的理想平台;

3、本实验箱为便携式,可电动、也可手动,可配置在开放实验室,学生也可借用,利用课余时间进行拼装,提高学生动手能力和学习兴趣。

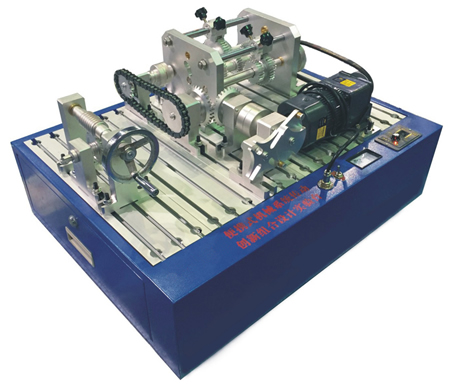

便携式机械系统传动创新组合设计实验台

二、便携式机械系统传动创新组合设计实验台技术参数:

电机功率:60W

工作台拼装后尺寸:720X480X270mm

零件箱尺寸:580x360x160

总重量:28Kg

三、便携式机械系统传动创新组合设计实验台功能

1、实验箱配置及主要技术参数;本实验箱备有63种162个自制零部件、20种标准件及8种外购件,还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制,加工精度高,使用轻巧方便,工作台面板为带T形槽工业铝型材制作,组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。

2、拚装方案:利用本实验箱配备的零部件可组装数十种机械传动方案主要有:

(1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。

(2)变速器:参照CA6132精密车床变速器设计。

手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴,装上中介轮轴及介轮,可得含介轮的齿轮传动。

(3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动。

例如:

手轮—V带—槽轮机构组合传动

手轮—链—槽轮机构组合传动

手轮—V带—离合器—链—槽轮机构组合传动

手轮—锥齿轮—槽轮机构—V带组合传动

手轮—锥齿轮—槽轮机构—链轮组合传动

手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动

手轮—各种联轴器—链—槽轮机构组合传动

手轮—变速器(中介轮)—离合器—V带组合传动

手轮手轮—V带—蜗轮蜗杆—链—槽轮机构组合传动

手轮手轮—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动

手轮—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动

电机—V带—槽轮机构组合传动

电机—V带—链—槽轮机构组合传动

电机—V带—单十字万向联轴器传动

电机—V带—离合器—链—槽轮机构组合传动

电机—V带—槽轮机构—V带(或链轮)组合传动

电机—V带—滑块联轴器—V带(或链)组合传动

电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动

电机—V带—各种联轴器—链—槽轮机构组合传动

电机—V带—变速器(中介轮)—离合器—V带组合传动

电机—V带—蜗轮蜗杆—链—槽轮机构组合传动

手轮电机—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动

电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动

四、实验内容

1、拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;

2、对比分析不同组合传动的特点。
