TRYJX-114 平面机构运动设计分析与测试实验台

TRYJX-114 平面机构运动设计分析与测试实验台

一、平面机构运动设计分析与测试实验台描述

TRYJX-114平面机构运动设计分析与测试实验台在满足TRY-113型平面机构创新组合设计方案实验台的全部功能的基础上,增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。

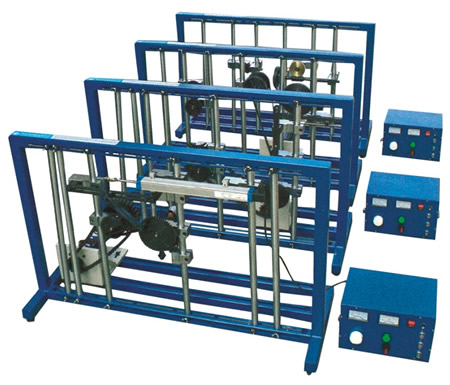

平面机构运动设计分析与测试实验台

二、平面机构运动设计分析与测试实验台主要特点

1.软件的运动学设计与分析的重点是典型应用方案的实例分析,与教仪市场上之针对简单机构的运动仿真分析对比,本软件更具有实用性和价值性;

2.软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析;

3.具有高精度的传感器和数据采集卡,能测出适时数据和曲线,实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性;

4.软件本身可完全脱离硬件进行典型机构运动方安的虚拟设计,参数错误软件提示功能、运动简图与设计参数一致的显示功能、运动学分析功能、参数设计实验说明书输出功能等多功能聚一体的强大的软件功能,使机构运动创新设计增加了趣味性和实用性。

三、主要技术参数

1.计算机运动学设计与分析系统:

采用研华12位精度、16通道数据采集卡、32位PCI总线传输电缆等组成的数据采集与处理系统,保证了数据采集与分析的精度与可靠性。

2.测试传感器:

直线位移传感器:量程0-250mm,精度等级0.5级,数量:1只;

角位移传感器:0-5V,脉冲数:500P,数量:2只;

3.交流电源:220VAC±10%,50Hz;

4.实验台机架数:4台套;

5.零件主要材质:A3钢、45#钢。

四、实验项目

1.基本实验项目:

1.导杆齿轮齿条机构;

2.多杆行程放大机构;

3.实现给定轨迹的机构;

4.压包机机构;

5.飞剪机构;

6.单缸汽油机机构;

7.内燃机机构;

8.鄂式破碎机;

9.泵;

10.摄影升降机;

11.近似匀速输出的往复运动机构;

12.可扩大行程机构;

13.曲柄摇杆型插床机构;

14.缝纫机导线、导针机构;

15.压力表指示机构;

16.搅拌机机构;

17.送纸机机构;

18.卡片穿孔机的送卡机构;

19.蒸汽机机构;

20.自动车床送料机构;

21.六杆机构;

22.双摆杆摆角放大机构;

23.转动导杆与凸轮放大行程机构;

24.起重机机构;

25.铸锭送料机构;

26.插床插削机构;

27.插齿机主传动机构;

28.刨床导杆机构;

29.曲柄增力机构;

30.曲柄滑块机构和齿轮齿条机构的组合;

31.曲柄摇杆机构;

32.四杆机构;

33.曲柄滑块机构;

34.曲柄滑块式送料机构;

35.曲柄摇杆与摇杆滑块机构;

36.槽轮机构与导杆机构;

37.凸轮起重机机构;

38.平压磨切机机构;

39.锻压机主拆行机构;

40.双摆杆摆角放大机构;

41.起重机机构等

2.模块化运动学设计与分析软件,模块有:

⑴.牛头刨床主执行机构运动学设计与分析(Ⅰ);

⑵.牛头刨床主执行机构运动学设计与分析(Ⅱ);

⑶.插床主执行机构运动学设计与分析;

⑷.刨床主执行机构运动学设计与分析;

⑸.平压模切机主执行机构运动学设计与分析;

⑹.冲床主执行机构运动学设计与分析(分案一);

⑺.冲床主执行机构运动学设计与分析(分案二);

⑻.锻压机主执行机构运动学设计与分析;

⑼.蒸汽机主执行机构运动学设计与分析;

⑽.重型插床主执行机构运动学设计与分析。
友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的平面机构运动设计分析实验台,机构运动设计分测试设备相关产品!
