机械零件陈列柜,机械零件模型陈列柜

《机械零件》示教陈列柜

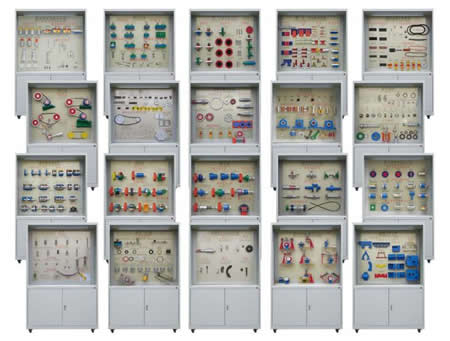

     机械零件陈列柜设备共分20个柜,400余种实物机械零件模型。外柜材料采用高级铝合金框架,板面用紫红色金丝绒底,机械零件模型材料用各色有机玻璃和硬聚氯,并附有银涤沦不干胶作必要的图表和文字说明,演示形象逼真,制作工艺美观。使用机械零件陈列柜可提高教学效果,节约课时,是一套理想的机械课程示教陈列柜,学员能直观了解机械零件的结构原理。

机械零件陈列柜尺寸:1050×400×1780mm

机械零件陈列柜,机械零件模型陈列柜

序号与名称

机械零件陈列柜内容

机械零件第一柜
螺纹联接的基本内容

螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。

机械零件第二柜
螺纹联接

摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

机械零件第三柜
键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。花键联接:矩形花键3件,渐开线花键2件。三角形花键。销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。

机械零件第四柜
铆、焊、粘和过盈联接

铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。焊接:坡口型式、搭接、对接、角接。粘接:板接、管接、角接。过盈联接:圆柱面过盈联接,圆锥面过盈联接。

机械零件第五柜
带传动的主要类型

平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。V带的结构与型号:O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带。带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。

机械零件第六柜

带传动

V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。平带传动:张紧轮装置同步带传动

机械零件第七柜

链传动

传动链:滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。

机械零件第八柜

齿轮与蜗杆传动

齿轮的结构:齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。

机械零件第九柜

滑动轴承

轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环。滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连杆、静压轴承。

机械零件第十柜

滚动轴承

内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、鼓形滚子、滚针。类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。尺寸系列:直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列7件,宽度系列4件。

机械零件第十一柜

滚动轴承组合设计

内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒。外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。组合设计:两端固定式3件、两端游动、一端固定一端游动2件顶紧与调整:滚动轴承的调整、滚动轴承的顶紧。密封:毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座

机械零件第十二柜
联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、剪销式安全联轴器。

机械零件第十三柜
离合器

牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越离合器。

机械零件第十四柜
轴的类型与应用

转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的结构设计。

机械零件第十五柜
轴上零件的固定方法

键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。

机械零件第十六柜
弹簧

拉伸弹簧:圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。
压缩弹簧:端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、中凸弹簧、中凹弹簧、圆锥螺旋弹簧。扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。其他弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。并列组合弹簧、直列组合弹簧、转换机构。

机械零件第十七柜
润滑与密封

润滑装置:压配式压注油杯、油绳式有杯、接头式压注油油杯,直通式注油杯、油标。
密封件:O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口:插入搭接、活塞环、切口:斜搭接、双口型油封、T型油封、Y型油封、V型油封。润滑剂8件、机油枪、牛油枪。

机械零件第十八柜
机械零件的失效形式

胶合、断裂、腐蚀、磨损、点蚀、残余变形

机械零件第十九柜
渐开线加工齿轮方法

仿形法加工齿轮2件、用滚刀加工齿轮、用插齿刀加工齿2件、用齿条插刀加工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿

机械零件第二十柜
机座零件分类

卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置7件、减速器箱体2件、变速箱箱体。



教学综合陈列柜

《机械零件》示教陈列柜

DVD解说、电脑控制机械综合陈列柜

《金属工艺学》陈列柜(配电脑主控台)

《机械基础>》声动同步CD解说示教陈列柜

《减速机、减速器》声动同步CD解说示教陈列柜

电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜

《机械零件设计》陈列柜

《机械原理》声动同步CD解说示教陈列柜

《泵、阀》陈列柜

《建筑构造》陈列柜(配电脑主控台)

《化工工艺学》陈列柜

《电机与变压器》教学陈列柜

《机械制图》示教陈列柜

《金属切削刀具》示教陈列柜

《公差配合》示教陈列柜

《钳工工艺学》示教陈列柜

车工工艺学陈列柜

DVD解说 声控同步《机械设计基础》示教陈列柜

改进型教学陈列柜

《机械零件》示教陈列柜(铁皮柜)

《机械原理》声动同步CD解说示教陈列柜(铁皮柜)

《车工工艺学》示教陈列柜(铁皮柜)

《金属工艺学》陈列柜(铁皮柜)

钳工工艺学示教陈列柜(铁皮柜)

CD解说《模具》示教陈列柜

机械零件陈列柜,全铝制

真实性机械制图陈列柜(铝、有机玻璃、木制)

机械原理示教陈列柜,全铝制

《机械创新设计》陈列柜

《大型量具》示教陈列柜

《机床夹具》示教陈列柜

《焊、铆工艺学》示教陈列柜

《金属切削》示教陈列柜

《金属切削刀具》示教陈列柜

机械零件示教陈列柜教学陈列室

微电脑控制、DVD解说、声控同步《金属工艺学》示教陈列柜

电脑控制、DVD解说、声控同步《模具》示教陈列柜

微电脑控制、DVD解说、声控同步《减速器》示教陈列柜

微电脑控制、DVD解说、声控同步《机械基础》示教陈列柜

微电脑控制、DVD解说、声控同步《机械原理》示教陈列柜

微电脑控制DVD解说 声控同步机械原理、减速器、机械零件综合陈列柜

微机控制

数字化多媒体《减速器》示教陈列柜

数字化多媒体《机械设计基础》示教陈列柜

数字化多媒体《机械基础》示教陈列柜

智能型数字化多媒体《机械原理》示教陈列柜
