机械原理,机械零件,减速器综合陈列柜

机械原理、机械零件、减速器工作原理“三合一”综合陈列柜

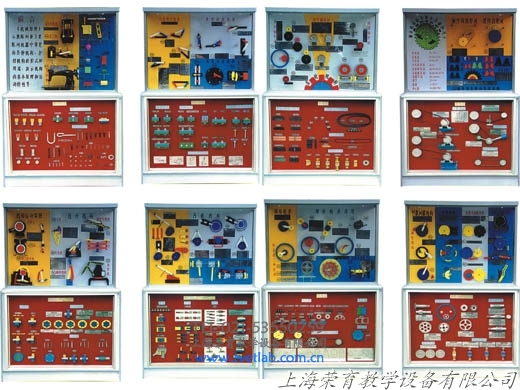

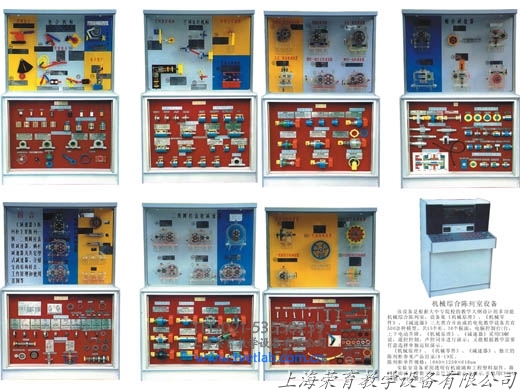

    机械原理综合陈列柜设备是根据大中专院校、职业学校的教学大纲设计的多功能机械综合陈列室是一套《机械原理》《机械零件》《减速器》共有500余种模型分三大类合并成电化教学设备。共15柜,30个板面,上下电动升降电脑控制台一台。《机械原理》与《减速器》用CD解说,遥控控制,声控同步进行演示;又根据教材,教学需要而任意选择单独运转演示。制作材料采用进口有机板合硬聚氯加工;板面附PVC一次成型作图表和文字说明。演示形象逼真,运行自如可靠,制作工艺美观。
    本产品特点:使用方便,占地面积小,结构新颖实用,是一套现代化的机械课程陈列室设备。  规格:1250*610*1880mm

《机械原理、机械零件、减速器》综合陈列柜
固定柜15面板

序号与名称

固定柜内容

第一柜

机器与机构

前言、内燃机、蒸汽机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜

平面边杆机械的基本形式

铰链四杆机构、曲柄摇杆机构2件,双曲柄机械、双摇杆机构2件、单移动副机构、曲柄滑块机构、曲柄摇块机构转动导杆机构、移动导杆机构。双移动副机构、曲柄移动导杆机构、双滑块机构、双转块机构

第三柜

平面连杆机构

机构运动简图:泵2件、泵的简图2件、鄂式破碎机与简图、连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机

第四柜

凸轮机构的形成

盘形凸轮3件、滚子、尖端、平面、移动凸轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构

第五柜

齿轮机构的各种类型

平面轴传动:啮合直齿圆柱齿轮机构、内啮合直齿机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮传动相交轴传动:齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮传动、相错轴传动:旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构

第六柜

齿轮的基本性质

渐开线齿轮各部分的名称、渐开线的形成、摇线的形成、齿线、模数、压力解、齿高第数

第七柜

轮系的基本形成

周转轮系差动轮系行星轮系、定轴轮系合并一件、获得大传动比、实现特定的运动、运动的合成、旋轮线、用于传动运动的分解、谐波运动减速器、摆线针轮行星减速器、汽车差速器、两种运动

第八柜

间歇运动机构

齿式棘轮机构2件、磨擦式棘轮机构、外啮合槽轮机构、内槽轮机构、球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构2件、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第九柜

组合机构

串联组合:程扩大机构、换向传动机构、并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动机构、同轴槽轮机构、误差校正机构、电动马游艺机装置

第十柜

空间连杆机构

空间四杆结构:RSSR空间四杆机构、RCCR联轴节单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的节萨勒特机构

第十一柜

一级圆柱齿轮减速器

直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座

第十二柜

二级圆柱齿轮减速器

二级展开式贺柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二圆柱齿轮减速器、同轴展开式圆柱齿轮减速器

第十三柜

蜗杆减速器

轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥-圆柱齿轮减速器

第十四柜

二级其它形式减速器

下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立式蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴

第十五柜

典型减速器

谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器


活动柜15个面板

序号与名称

活动柜内容

第一柜

螺纹联接的基本内容

螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、单线螺纹、双线螺纹、三线螺纹

螺纹联接类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

螺栓11件、螺纹4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件

第二柜

螺纹联接

摩擦防松:对顶螺母、锁紧垫圈收口防松螺母、开缝收口、带尼龙圈防松母、弹簧垫圈、机械防松:止动垫圈、止动垫圈与圆螺母、开口销与六角开槽螺母、串联钢丝横向载荷与减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减载销、提高联接强度的措施:加弹性元件、内斜螺母、空心螺栓、腰状螺栓、大圆角螺栓、沉割螺母、螺纹联接的装拆

第三柜

键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键

花键联接:矩形花键3件、渐开线花键2件、三角形花键

销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位联接安全

第四柜

铆、焊、粘和过盈联接

铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头

焊接:坡口型式、搭接、对接、角接

粘接:板接、管接、角接

过盈联接:圆柱面过盈联接、圆锥面过盈联接

第五柜

带传动的主要类型

平带的材料与接头:皮革带、编制带、胶帆布平带、高速环型胶带、锦纶片复合带、斜面阶梯接头、胶带的接头、皮革线接头、V带, 的结构与型号:O型、A型、B型、D型、E型、宽V带、活络V带、其它传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带、带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮

第六柜

带传动

V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置平带传动:张紧轮装置、同步带传动

第七柜

链传动

传动链:滚子链、内锓片脑套筒、滚子、外链片及销轴、内链片、外链片、单节距、双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带骨导片形链、圆销式、滚柱式、键柱式、轴瓦式、方柜链、圆环链、链传动的布置与张紧

第八柜

齿轮与蜗杆传动

齿轮的结构:齿轮轴2件、实习式齿轮2件、腹板式齿轮2件、轮幅式齿轮蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆;蜗杆的结构:整体式蜗轮、轮箍式蜗轮螺栓联接式蜗轮、镶铸式蜗轮、齿轮传动

第九柜

滑动轴承

轴瓦与衬的材料:轴与合金、青铜、黄铜、灰铸铁、微型轴承橡胶、尼龙、四氯、酚醛树脂、油槽的结构形式5件;推动轴承的形式:实心、空心、单环、多环、滑动轴承的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连杆、静压轴承

第十柜

滚动轴承

内圈、保衬架、外圈、球、短圆柱滚子、长圆柱滚子、螺旋滚子、圆锥滚子、鼓形滚子、滚针类型与代号:深沟球轴承、调心球轴承、圆柱滚子轴承、调心滚子轴承、滚针轴承、螺旋滚子轴承、角接触球轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承、尺寸系列:直径系列,内圈固定外圈转动、外圈固定内圈转动、滚支轴承的安装方法、滚动轴承拆卸工艺、内径系列7件、宽度系列4件

第十一柜

滚动轴承组合设计

内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒;外圈的固定法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯、组合设计:丙端固定式3件、两端游动、一端固定一端游动2件;顶紧与调整:滚动轴承的调整;滚动轴承的顶紧密封:毛毡式、皮碗、环隙式、迷宫式、螺纹式、轴承座

第十二柜

联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴、滑块轴器、剪销式安全联轴器

第十三柜

离合器

牙嵌离合器矩形牙、梯形牙、正三角形牙、锯齿形牙、齿轮离合器、单圆盘摩擦离合器、圆锥摩擦离合器、多贺盘摩擦离合器、牙嵌式安全离合器、离心离合器、超越离合器

第十四柜

轴的结构与类型

转轴、心轴传动轴、齿轮轴、花键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的结构设计:键联拉、花键联接、成形联接、销搓接、过盈联接、轴肩-销紧挡圈、轴肩-弹性挡圈、轴肩-贺螺母、轴肩-双圆螺母、轴肩-套筒、轴肩-轴端挡圈2件、圆锥形轴头-轴端挡圈、轴端挡板、双锁紧挡圈、开槽平紧联接、轴毂部分平紧联接、弹性套联接、弹性环联接、弹性盘联接

第十五柜

弹簧与润滑与密封

拉伸弹簧:圆钩环、半圆钩环、偏心钩环、链形闭合端拉簧、可调接簧、压缩弹簧:端面拼紧磨平弹簧、端面不接紧不磨平弹簧、矩形载面压缩弹簧、圆链螺旋弹簧、中凸弹簧、中凹弹簧扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧其它弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧、并列组合弹簧:直列组合弹簧、转换机构润滑装置:压配式压注油杯、油绳式油杯、旋盖式油杯、接头式压注油杯、直通式注油杯密封件:O型橡胶密封圈2件、矩形橡胶密封圈2件、尼龙垫片、铜纸垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片切口:插入搭接、活塞环、斜搭接、双口型油封、T型油封、Y型油封、V型油封

《机械原理、机械零件、减速器》综合陈列柜

教学综合陈列柜

《机械零件》示教陈列柜

DVD解说、电脑控制机械综合陈列柜

《金属工艺学》陈列柜(配电脑主控台)

《机械基础>》声动同步CD解说示教陈列柜

《减速机、减速器》声动同步CD解说示教陈列柜

电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜

《机械零件设计》陈列柜

《机械原理》声动同步CD解说示教陈列柜

《泵、阀》陈列柜

《建筑构造》陈列柜(配电脑主控台)

《化工工艺学》陈列柜

《电机与变压器》教学陈列柜

《机械制图》示教陈列柜

《金属切削刀具》示教陈列柜

《公差配合》示教陈列柜

《钳工工艺学》示教陈列柜

车工工艺学陈列柜

DVD解说 声控同步《机械设计基础》示教陈列柜

改进型教学陈列柜

《机械零件》示教陈列柜(铁皮柜)

《机械原理》声动同步CD解说示教陈列柜(铁皮柜)

《车工工艺学》示教陈列柜(铁皮柜)

《金属工艺学》陈列柜(铁皮柜)

钳工工艺学示教陈列柜(铁皮柜)

CD解说《模具》示教陈列柜

机械零件陈列柜,全铝制

真实性机械制图陈列柜(铝、有机玻璃、木制)

机械原理示教陈列柜,全铝制

《机械创新设计》陈列柜

《大型量具》示教陈列柜

《机床夹具》示教陈列柜

《焊、铆工艺学》示教陈列柜

《金属切削》示教陈列柜

《金属切削刀具》示教陈列柜

机械零件示教陈列柜教学陈列室

微电脑控制、DVD解说、声控同步《金属工艺学》示教陈列柜

电脑控制、DVD解说、声控同步《模具》示教陈列柜

微电脑控制、DVD解说、声控同步《减速器》示教陈列柜

微电脑控制、DVD解说、声控同步《机械基础》示教陈列柜

微电脑控制、DVD解说、声控同步《机械原理》示教陈列柜

微电脑控制DVD解说 声控同步机械原理、减速器、机械零件综合陈列柜

微机控制

数字化多媒体《减速器》示教陈列柜

数字化多媒体《机械设计基础》示教陈列柜

数字化多媒体《机械基础》示教陈列柜

智能型数字化多媒体《机械原理》示教陈列柜

友情提示:本公司设备不断改进更新、具体请电话咨询.

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的机械陈列柜,机械原理综合陈列柜,机械零件减速器陈列柜相关产品!
