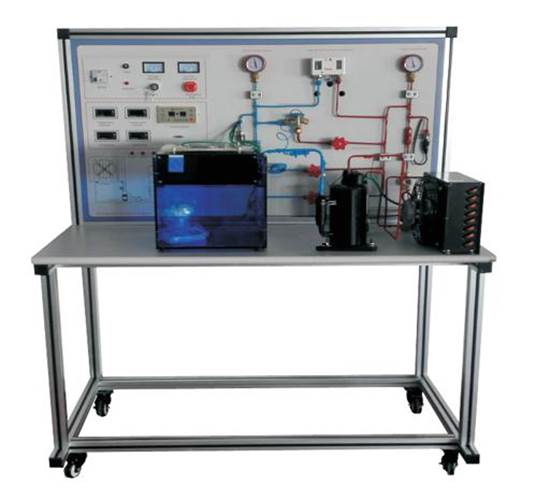

TRY-KT08空调器原理实验实训平台

TRY-KT08空调器原理实验平台

一、 空调器原理实验台  概述

空调器原理实验台敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。窗式空调电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长, 可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。

TRY-KT08空调器原理实验平台

二、 TRY -8空调器原理实验台  装置特点
1.整个空调系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。
3.配置的交流电压表、交流电流表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;主面板中间印有电气控制系统原理图和制冷系统原理图,
4.面板可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态
5..本实训装置设有故障模拟功能,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;
6.设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电
三、TRY -8空调器原理实验台  技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<1.5kVA
3.外形尺寸:500cm×500cm×1000cm
4.制冷剂类型:R22
5.外形尺寸:750×500×l000mm
四、 TRY -8空调器原理实验台  功能
1、进行各种制冷原器件的识别。
2、进行各种空调制冷与系统的认知。
4、制冷系统的故障识别:可通过各种制冷小系统中专设的故障阀门人为制造系统故障,通过故障现象和高低压,电流等表计参数进行故障判断。
5、充制冷剂:系统中增设专用充液阀(或三通阀)。通过充氟装置,可进行排出制冷剂,定量充灌制冷的实际操作。
6、抽真空、充氮、检漏:通过真空泵、充氮装置、可进行系统抽真空,充氮试压的实际操作,学员使用检漏工具查出系统中的泄漏点。
四、 TRY -8空调器原理实验台  故障说明
1. 专用工具的操作
2. 制冷系统管件焊接
3. 制冷系统试压及检漏
4 .冷系统抽真空及充注制冷剂
5.制冷技能实训(设计、安装、调试及检修)
6.空调控制部分结构及原理
7.空调各模块在整个控制部分中的作用
8.空调电气控制线路原理
9.空调电器元件的测量及系统运行
10.空调的故障与分析
