TRY-JD02恒温恒湿机组系统实验装置

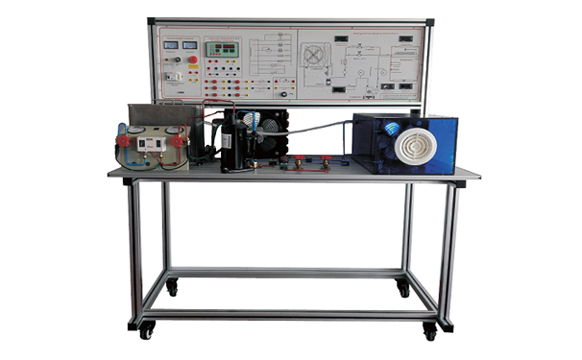

TRY-JD02型恒温恒湿机组系统实验装置

一、 恒温恒湿机组系统实验装置  概 述
恒温恒湿机组系统实验装置是采用直流式空气处理系统,并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件,可测量压力、温度、湿度等过程参数。通过对本装置的实验,能使学生熟悉直流式系统的空气处理过程,并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。



上海荣育教学设备有限公司,恒温恒湿机组系统实验装置

二、 TRY- 02恒温恒湿机组系统实验装置  装置特点
1、安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2、直观性好:装置直观展示了恒温恒湿机组空气调节系统的结构,风道采用有机玻璃面板,可清楚地看到空气循环系统的组成部件
3、恒温恒湿空调采用大风量,低焓差的送风方式,以保持较小的温、湿度均恒性。而普通家用空调送风方面力求舒适。一般恒温恒湿空调送风量为普通家用空调送风量的2~3倍。
4、 因湿度快速变化,机组需要频繁除湿,而恒温恒湿空调采用制冷除湿方式,所以要求空调制冷系统能频繁启动,对制冷系统要求非常高;而家用空调压缩机不能频繁启动,设置有压缩机三分钟停机保护。
5、实验台面板上喷绘有恒温室恒湿机组制冷流程图,
6、采用了二用节流方式:1.手动节流,2.毛细管节流
7、可选择电子膨胀阀节流方式
8、可监控电压,电流,频率,功率,功率因数,压力,流量等的,可实时显示在PC上,并可打印。
9、空调的主要电气可手动连接,具有很好的动手性,连接线采用专用的D4连接线。
三、 TRY- 02恒温恒湿机组系统实验装置  技术性能
1. 输入电源:单相三线 AC220V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 制冷剂:R22
4. 装置容量:<1.5kVA
5. 重 量:100kg
6. 外形尺寸:150cm×60cm×130cm
四、 TRY- 02恒温恒湿机组系统实验装置  实验装置的基本配置及功能
1. 控制台
采用工业铝型材结构和亚光彩色喷绘结构,造型新颖。最上层布置空气循环系统,可直观展示空气处理机组结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
2. 交流电源
单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源
3. 测量仪表
(1) 4-20MA温湿度传感器2只,为了能够直观地读数,将各组温湿度信号取出温度测量范围为:-40℃~+120℃
湿度测量范围为:0%~100%
(2) 真空压力表2只(精度2.5级)
量程分别为-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4. 控制仪表
(1) 压力控制器1只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
5. 空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器和风机.
6. 风冷制冷机组:由2匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7. 加湿系统:由蒸汽系统由蒸汽发生器和蒸汽喷管组成
8. 控制系统,由智能恒温恒湿控制系统自动控制
9. 加热系统:由PPT组成
五、 TRY- 02恒温恒湿机组系统实验装置  实验项目
1. 恒温恒湿机组实训系统工作原理
2. 恒温恒湿机组空气调节运行工况实验
3. 电气的自控制
4. 制冷系统工作原理
5. 除湿系统工作原理
6. 加热系统工作原理
7. 制冷,加热,除湿应用关系
8. 温度,湿度传感器的应用
9. 恒温恒湿机组故障实训
