TRY-GPC02型 住宅楼一户一表及办公楼给排水系统实训装置

TRY-GPC02型 住宅楼一户一表及办公楼给排水系统实训装置

品牌:上海荣育咨询电话:021-63811399   53550259

 一、系统概述

1、整体式全真洁具和管路,透明地板,能看清隐蔽管路的全部结构和走向

2、设置带苏维托排水系统的排水主立管演示,能了解苏维托排水系统的组成、结构和原理

3、关键部位采用透明管路,能看清管路中水流的走向

4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。

5、所有洁具和给排水设备都能全真演示

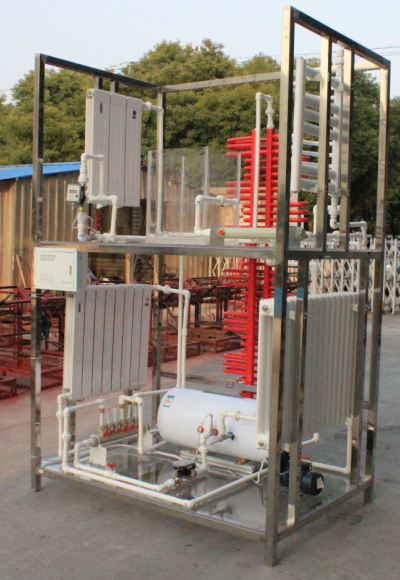

TRY-GPC02型 住宅楼一户一表及办公楼给排水系统实训装置

 外形尺寸:1500×1000×2400mm ,框架材料:304不锈钢 ,地板材料:钢化玻璃 ,进水要求:0.05MPa~0.75MPa ,安全保护:具有漏电自动保护装置和接地保护.

二、主要配置:办公楼给水方式为普通给排水,给水入管入框架后立管至二层,在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽,排水接至本层排水横管后再入立管。

    住宅楼给水方式为一户一表式,给水入管设水表井,上面设分水器,各分户管设置阀门和水表(按6户计),一层立管6根,至二层立管5根,二层布水管以上为四根,一层由左至右卫生器具分别为:附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室(用透明板,附带淋浴头、地漏,有接至屋顶的透明太阳能管,并装有太阳能模型),按实际工程连接入排水横管后连入办公楼排水立管,再汇合集中排出。
