TRY-RJL01型 单元住宅楼分户热计量采暖系统实训装置

TRY-RJL01型 单元住宅楼分户热计量采暖系统实训装置

品牌:上海荣育咨询电话:021-63811399 53550259

 一、系统概述

1、整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。

2、一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。

3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。

4、所有散热器和水暖设备都能全真演示。

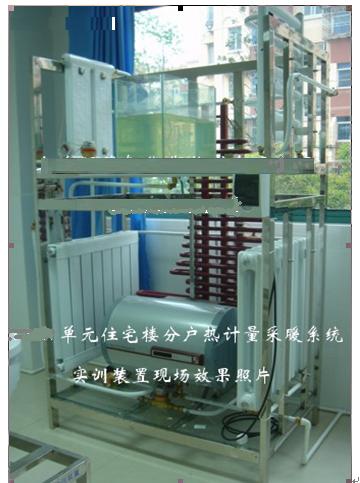

TRY-RJL01型 单元住宅楼分户热计量采暖系统实训装置

 外形尺寸:1500×1000×2400mm,框架材料:304不锈钢,地板材料:钢化玻璃,进水要求:0.05MPa~0.75Mpa,安全保护:具有漏电自动保护装置和接地保护。

二、主要配置:一二层入户处均设热计量表及阀门,一层供暖系统为单管跨越式供暖系统,左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器;二层供暖系统为双管下供下回式系统,散热器左、中、右依次为板翼散热器、薄壁钢管散热器(艺术造型)、卫生间小背篓散热器。供回水主立管沿框架左侧设置。
