TRY-28A通用电力拖动实验室

TRY-28A通用电力拖动实验室设备
一、电力拖动实验室简介：
    目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。
二、电力拖动结构与配备：

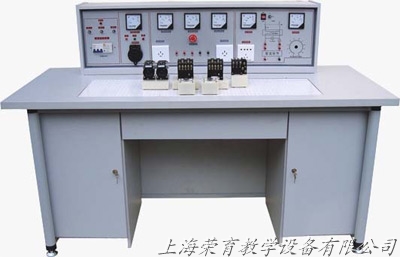

1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。
3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。
4、其他器材配备见清单（以二十四座为例）
器材清单:

序号 名称 型号（或规格） 单位 数量 备注
1 保险管  2安培  只 6×13
2 交流接触器  CJ10-l0A 380V 个 6×13 已装元件盒上
3 指示灯  XD-5 个 3×13 已装元件盒上
4 整流二极管  IN5408 只 5×13 已装元件盒上
5 电阻  RX-510Ω/30W 只 3×13 已装元件盒上
6 钮子开关  KN1×2 只 3×13 已装元件盒上
7 行程开关  LXl9-001 只 4×13 已装元件盒上
8 按钮-红  LAl9-ll 只 2×13 已装元件盒上
9 按钮-绿  LAl9-11 只 4×13 已装元件盒上
l0 倒顺开关  KO-3 380V/10A 只 １×13 已装元件盒上
11 三相闸刀  380V l5A 只 １×13 已装元件盒上
12 三相双投闸刀  380V l5A 只 1×13 已装元件盒上
13 热继电器  JRO-20/3 只 2×13 已装元件盒上
14 时间继电器  JS7-1A 380V 只 2×13 已装元件盒上
I5 变压器  BK-25W 380V/6.3V 36V 只 １×13 已装元件盒上
16 导线  铜蕊线1.13MM 米 若干 已装元件盒上
l7 尖咀钳    把 １×13
18 螺丝刀    把 3×13
19 万用表  MF-47型  只 1×13 大号、小号平头、十字
20 电动机  Y/Δ380V 台 2×13
三、电力拖动实验内容 :
1．闸刀开关正转控制线路 13．接触器控制Y/△降压起动
2．接触器点动正转控制线路 14．时间继电器控制Y/△降压起动
3．具有自锁的正转控制线路 15．QX3-13型Y/△自动起动控制线路
4．具有过载保护的正转控制线路 16．半波整流能耗制动控制线路
5．倒顺开关控制正反转控制线路 17．全波整流能耗制动控制线路
6．接触器联锁的正反转控制线路 18．C620车床电气控制线路
7．按钮联锁的正反转控制线路 19．手动降压起动
8．按钮接触器复合联锁控制线路 20．单相运行反接制动控制线路
9．自动往返行程控制线路 21．电动葫芦电气控制线路
10．接触器控制串联电阻降压起动线路 22．C6163车床电气控制线路
11．时间继电器控制串联电阻降压控制线路 23．控制电路联锁控制线路
12．手动Y/△降压起动 24．主电路联锁控制线路

利用上述24项实验元器件，还可完成几十项实验。
