TRY-318D 通用智能型电工、电子、电力拖动实验室成套设备


  该设备是电工、电子、电力拖动三门课程综合实验设备,可完成电工学、电工原理、电子技术、电力拖动控制线路等课程近400项实验。所有的元器件均已装在元件盒上(内),元件盒盒体透明,盒内元件一目了然,非常直观。元件盒盖印有永不褪色的元件符号,符号线条美观、清晰,盒盖与盒体的结构采用较科学的压卡式结构,维修拆装非常方便。实验台桌中央配置通用电路板(注塑而成)。尺寸为90X35cm,表面均布有九孔一组互相通电插孔。元件盒在其上拼插成实电工电子实验室成套设备验电路,具有使用方便、灵活、插拔自如等特点。所有带电部位均隐蔽,实验安全可靠,局部跨线由插块来实现,连成的实验电路直观、清楚。元器件放置在实验桌下面左右抽屉内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。三套设备合为一体,有效地提高实验室的利用率和经济效益。

二、实验项目:
    能完成" TRY-318A 通用智能型电工实验室成套设备"、" TRY-318B 通用电子实验室成套设备"和" TRY-28通用电力拖动实验室成套设备"的全部实验项目。

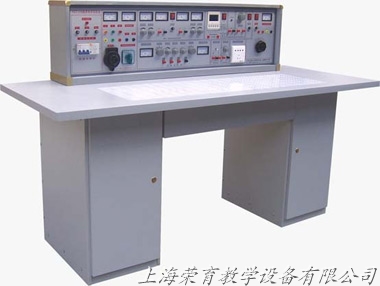

一、结构与配备1、实验桌:(同TRY-18C通用智能型电工、电子实验室成套设备)。一台二座,桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板,以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜,放置元器件。
2、实验台:(同TRY-18C通用智能型电工、电子实验室成套设备),学生实验桌及示教控制台各配备一台。
3、示教控制台:1台示教控制台,分别控制12台学生台的电源,通用电路板演示屏立在实验台上,尺寸150×70cm,用于讲解、演示。
4、器材配备: 26台三相180W电动机,26只时间继电器,26只热继电器,78只交流接触器,156只交直流电表,13只万用表,39只指示灯,42只行程开关,78只控制按钮,13只倒顺开关,26只变压器,13只三相双投闸刀,13只三相闸刀,13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内),13套剥线钳、螺丝刀、尖嘴钳等工具。
5、用户自备器材:示波器(型号不限),晶体管毫伏表等。

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的智能型电工实验,电子实验,电力拖动实验室成套设备相关产品!
