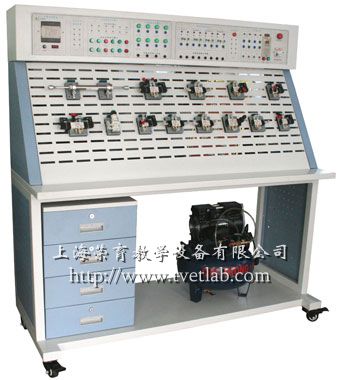

QDA-01型气动控制实验台



QDA-01型 气动实验台
     QDA-01型 气动实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲,针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术,是气动技术和控制技术的完美结合。因此,该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台,也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。
一、   气动实验台主要性能特点
1、 覆盖了气动技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术;
2、 模块化结构设计使得搭建实验简单、方便,各气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上组建各种实验回路,操件简单快捷;
3、 快速可靠的连接接头,拆卸简便省时,有效的提高了实验效率;
4、 每个气动元器件、传感器元件及其他电器元件全部采用工业元件,性能安全、可靠;
5、 低噪音的工作泵站,为实验是提供了一个安静的实验环境(噪声<60db)。
二、   气动实验台实验项目
1、 常用气动元件功能演示实验;
2、 常见气动回路演示实验;
3、 单作用气缸的电磁阀换向回路;
4、 双作用气缸的电磁阀换向回路;
5、 双作用气缸的气控阀换向回路;
6、 单作用气缸的单向速度调节回路;气动实验台
7、 单作用气缸的双向速度调节回路;
8、 双作用气缸的进口调节速度调节回路;
9、 双作用气缸的出口调节速度调节回路;
10、  速度换接回路;
11、  采用并联节流阀的缓冲回路;
12、  互锁回路;
13、  过载保护回路;
14、  单缸连续往复控制回路;
15、  双缸连续往复控制回路;
16、  用行程阀双缸顺序动作回路;
17、  用电气开关双缸顺序动作回路;
18、  二次压力控制回路;
19、  高低压力转换回路;
20、  计数回路;
21、  延时回路;
22、  逻辑阀的应用回路;
23、  双手操作回路;
24、  节能回路;
25、  残压排出回路;
26、  自动手动并用回路。

三、气动实验台主要技术参数
1、 气泵主要技术参数:
n     电源:220V AC50HZ;
n     功率:465W;
n     流量:55L/min;
n     储气罐容积:24L;
n     噪音:<=60db;
n     最大压力:0.75Mpa;
n     尺寸:40*40*52(cm);
n     净重:22Kg。
2、 使用电源:国家标准供电电源——AC220V、50HZ,带短路保护、漏电保护、过载保护等功能;
3、 控制电压:安全控制电压—DC24V;
4、 使用环境要求:防潮、防尘环境;
5、 实验台外形尺寸(mm):1500×620×1600;
6、 实验台重量:约120Kg。
