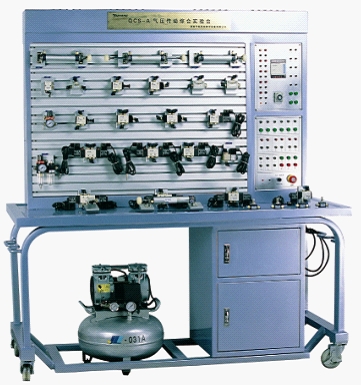

TRY-QDJS01型 气压传动技术综合实验台

TRY-QDJS01型 气压传动技术综合实验台

     TRY-QDJS01型 气压传动技术综合实验台是根据《液压气动传动》、《气动控制技术》等通用教材设计而成,集可编程控制器和各种真实的气动元件、各执行模块为一体,除可进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式,可从学习简单的PLC指导编程、梯形图编程,深入到PLC控制的应用,可与计算机通讯、在线调试等实验功能,能完美结合气动技术和电气PLC控制技术,适用电工、机电一体化等专业实训考核。

TRY-QDJS01型 气压传动技术综合实验台


一、

TRY-QDJS01型 气压传动技术综合实验台   实验项目
1、常用气动元件功能演示实验。
2、气动仿真演示及控制软件实验。
3、常用气动基本回路组合、拼接与功能验证实验。
4、可编程序控制器(PLC)电气控制实验:机-电-气一体控制实验。
二、性能特点
1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,立式结构,控制面板为铝合金材料,并经氧板阳化处理。
2、操作面板采用带“T”沟槽形式的铝合金型材制作,经久耐用、美观大方。
3、实验台电气控制模块配置了PLC编程器,并具有计算机通讯接口,可与PLC编程器相连控制。
4、气动元件均配有铝合金过渡底板(铝合金底板+工程塑料模块),可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。
5、气源采用静音空气压缩机提供,具有噪声低(<50db)的特点,气体无油无味,清洁干燥,提供了一个安静的实验室环境。
6、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
三、

TRY-QDJS01型 气压传动技术综合实验台  技术参数
压缩机排气量:58L/min;
噪声:<50db(静音);
电机功率:550W;
电压:220V
转速:2860r/min;
额定压力:0.8Mpa;
容积:45L;
外形尺寸:1550×650×1750mm
