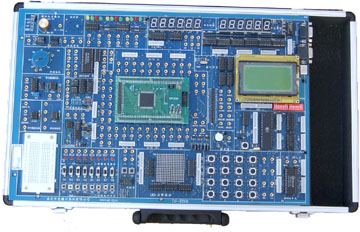

RY-E801EDA实验开发系统

一、EDA实验开发系统特点:

 (1)EDA实验开发系统采用“主板(基本实验系统)+适配板(下载板)”的双板式结构,配置灵活,适配板可选配Altera、Lattice、Xilinx等多家著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。

 (2)EDA实验开发系统提供良好的混合电压(MV)兼容功能,具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此,用户可避免单5V的EDA实验系统过时淘汰之虑。

 (3)EDA实验开发系统可编程PLD器件与实验模块的连接全部采用自主连线,在PLD器件有限资源条件下,最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发,也可借助该开发系统完成相关开发项目。



二、EDA实验开发系统的硬件配置:

(1)主板可与多种下载板相适配,基本配置为Altera1K30,其他下板选配(见下表);

(2)6位动态扫描显示电路;

(3)6位静态锁存显示电路;

(4)12位发光二极管显示电路;

(5)8位二档开关及其电平指示电路;

(6)8位按键开关电路;

(7)2位脉冲开关电路;

(8)电子音响模块;

(9)16*16LED点阵显示模块;

(10)128*64LCD的液晶显示模块;

(11)A/D0809转换器模块;

(12)D/A0832转换器模块;

(13)时钟信号源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ;

(14)MCS-51单片机总线接口电路;

(15)40芯I/O扩展接口;

(16)一个5V蜂鸣器;

(17)一个四相步进电机;

(18)一个4*4小键盘;

(19)配有存贮器EPROM27512;

(20)一个RS232接口;

(21)一个VGA接口;

(22)一个PS/2(键盘、鼠标)接口;

三、EDA实验开发系统实验项目:

<一>基本实验:

(1)七人表决器;

(2)四位加法器;

(3)BCD码加法器;

(4)格雷码变换器;

(5)四位并行乘法器;

(6)触发器;

(7)设计74LS160功能模块计数器;

(8)多模加减计数器;

(9)可控脉冲发生器;

(10)简易数码锁;

(11)英语字母显示实验;

(12)序列检测器;

(13)可变模16位加法计数器;

(14)正负脉冲数控调制发生器;

(15)秒表。

<二>模块实验:

(1)A/D0809模数转换器实验;

(2)D/A0832数模转换器实验;

(3)步进电机控制实验;

(4)16*16LED点阵显示实验;

(5)电子时钟实验;

(6)数码管静态显示实验;

(7)VGA接口彩条信号实验;

(8)4*4键盘扩展实验;

(9)128*64LCD液晶显示实验;

(10)电子音乐演奏实验;

(11)RS232串口发送实验(SEND);

(12)RS232串口接收实验(RECEIVE);

(13)PS/2键盘接口逻辑设计;

(14)单片机总线接口实验

<三>数字系统设计:

(1)数字钟;

(2)频率计;

(3).交通灯;

(4)数字锁;

(5)出租车计费器;

(6)抢答器;

(7)彩灯控制器等。
