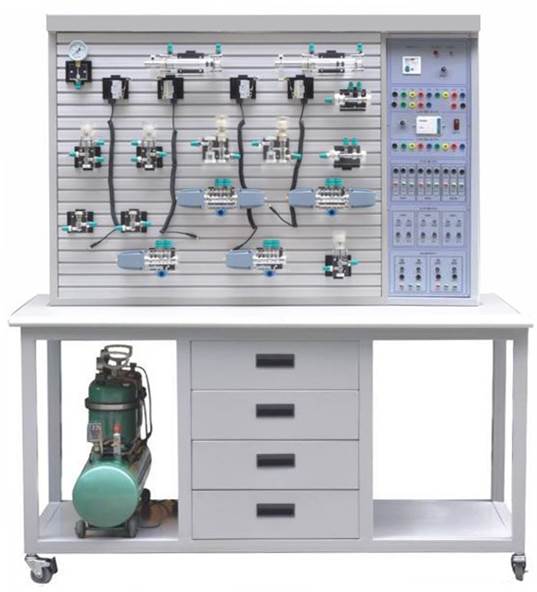

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)  主要特点

1、TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、配备工业常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实训面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。



)TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)


TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)

二、

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)  技术参数

1、电源AC 220V 50HZ

2、直流电源:输入AC 220V,输出DC 24V/2A

3、可编程控制器(PLC):三菱FX1S-20MR主机 12输入8输出(继电器输出方式)

4、空气压缩机(基本配置小型机)电机功率:250W 电源:AC220V

5、公称容量:10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸:1500mm×650mm×1800mm

三、

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)  回路

1、单作用气缸的换向回路 12、过载保护回路

2、双作用气缸的换向回路 13、互锁回路

3、单作用气缸速度控制回路 14、单缸单往复控制回路

4、双作用气缸单向调速回路 15、单缸连续往复动作回路

5、双作用气缸双向调速回路 16、直线缸、旋转缸顺序动作回路

6、速度换接回路 17、多缸顺序动作回路

7、缓冲回路 18、双缸、同步动作回路

8、二次压力控制回路 19、回缸联动回路

9、高低压转换回路 20、卸荷回路

10、计数回路 21、或门型梭阀的应用回路

11、延时回路 22、快速排气阀应用回路

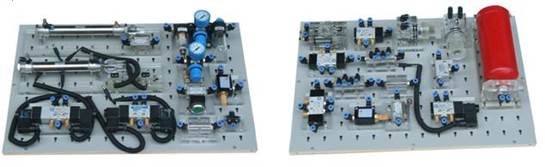

TRY-YY18C型 气动与PLC实训装置(T型铝槽单面)   配置清单

序号

分 类

元 件 名 称

数 量

1

实训装置

实训桌

1

实训台

1

2

气泵

空气压缩机WY5.2-双头(2台实验可同时使用)

1

3

组合元件

(工业型)

单作用缸 QGX25ⅹ100(工业型)

1

双作用缸 QGX25ⅹ100(工业型)

1

旋转气缸(透明有机玻璃)

1

三联件 AC2000(工业型)

1

减压阀(带压力表)AR2000(工业型)

1

手动换向阀 H210—08(工业型)

1

单电磁换向阀(二位五通)4V210-8(DC24V)(工业型)

2

双电磁换向阀(二位五通)4V220-8(DC24V)(工业型)

1

双电磁换向阀(三位五通)4V230-8(DC24V)(工业型)

1

单气换向阀(二位五通)4A210—08(工业型)

2

双气换向阀(二位五通)4A210—08(工业型)

2

行程阀(机控)MOV—2(工业型)

1

行程阀(按钮)MOV—3A(工业型)

1

或门型梭阀ST—02(工业型)

2

快速排气阀1/4 QE—02(工业型)

2

单向节流阀RE—02(工业型)

2

单向节流阀JSC601(工业型)

1

单向阀1/4(工业型)

2

顺序阀(透明有机玻璃)

2

气容

1

六通(透明有机玻璃)

2

4

附 件

气管(30米) PU6ⅹ4

1盘

5

电器配件

行程开关(装在缸体上)

2个

编程电缆(三菱)

1条

6

工具盒

内六角扳手

2把

螺丝刀

2把

剪刀

1把

活动板手

1把

尖嘴钳

1把

消声器(小)1/8

2只

消声器(大)3/8

1只

三通(T型三通)Ø 6

4只

三通(Y型减径三通)Ø 8—Ø 6

1只

四通Ø 6

2只

L型(螺纹二通)601

2只

L型(螺纹二通)602

2只

气孔塞头Ø 6

5只

生料带

1个

保险丝3A

2只

7

资料

使用说明书

1册

光盘(PLC编程软件,PLC程序)

1碟
