TRY-YY18T型 液压传动演示装置(插孔式)

TRY-YY18T型 液压传动演示装置(插孔式)

一、 TRY-YY18T型 液压传动演示装置  概述
    为了适应在短暂课堂时间内,完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有能够演示多种实验回路的实验设备
      TRY-YY18T型 液压传动演示装置(插孔式)可组合多种实验回路,在增加与保证实验项目及功能的前提下,根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使系统的实验范围更加广,内容更加丰富。本系统采用透明液压元件、组合插式结构、活动油路接头、通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制、实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的必备仪器。

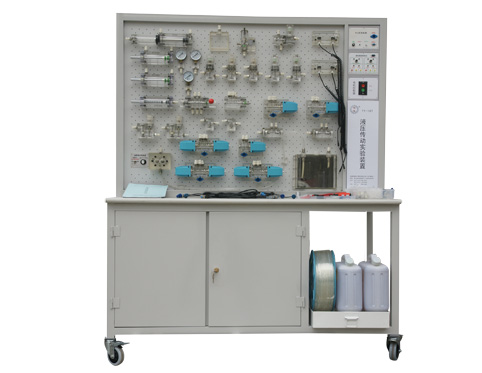

TRY-YY18T型 液压传动演示装置

二、  TRY-YY18T型 液压传动演示装置 特点
1、液压传动演示装置系统采用立体柜式结构,元器件操作方便,立体感强。
2、实验系统元件均采用透明液压元件,使实验过程更加直观。
3、实验系统元件采用插孔式组合,使组装回路简单易行。
4、实验演示台采用了优质密度板材料,进口树脂面漆,结实牢固,美观大方。
5、采用继电器控制方式,同样可根据需要扩展为PLC控制,方式多种,内容丰富。
三、 TRY-YY18T型 液压传动演示装置  技术参数
1、交直流电源:输入 AC 220V  50Hz   输出 AC 220V  50Hz ,DC 24/2A
2、继电器控制输出:输入 AC 220, DC 24V/2A ,  输出 AC 220V
3、电机控制模块:     AC 220V  50Hz
4、油泵电机:Z-400  直流电动机,功率:400W  并配专用稳压直流电机调速器,调速范围:0-2000rpm,演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)液压泵工作时离液压台1.5m远处噪声≤58dB。
5、实验台外形尺寸:1500mm×640mm×1850mm
四、液压传动演示装置基本配置

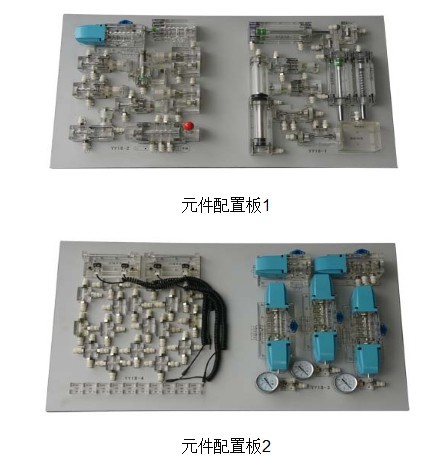

(一)液压元件配备:
   压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,压力继电器,行程开关等。

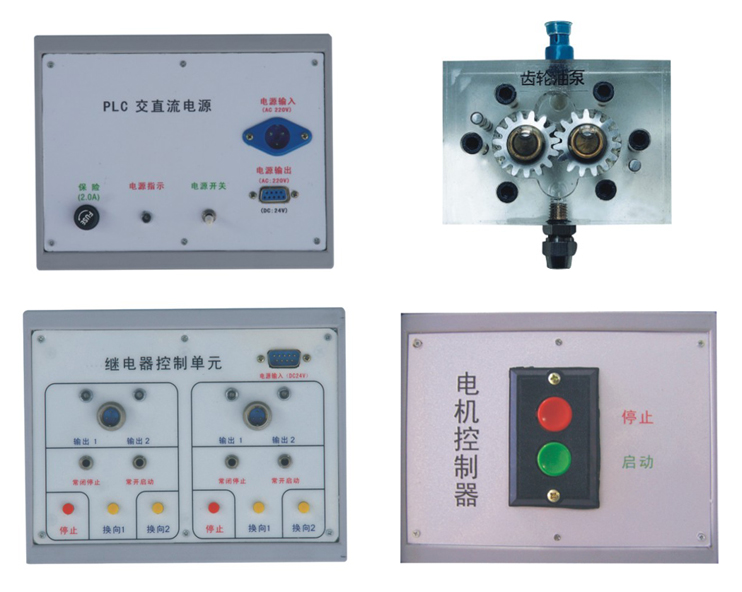

(二)电气模块:
   1.直流24V(2A)电源单元
   2.继电器控制单元
   3.电机控制器

TRY-YY18T型 液压传动演示装置

(三)附件
1.菲力格-300专业工具配件箱

TRY-YY18T型 液压传动演示装置

五、液压传动演示装置基本实验
A.用手动换向阀的换向回路
B.用“O”“M”型机能换向阀的闭锁回路
C.用液控单向阀的闭锁回路
D.压力调定回路
E.二级压力回路
F.用减压阀的减压回路
G.用增压缸的增压回路
H.用换向阀的卸载回路
I.进油节流调速回路
J.回油节流调速回路
K.调速齿轮泵调速回路
L.调速齿轮泵和调速阀的复合调速回路
M.流量阀短接的速度换接回路
N.二次进给回路
O.用顺序阀的顺序动作回路
P.用压力继电器的顺序动作回路
Q.用电器行程开关的顺序动作回路
R.用行程阀的顺序动作回路
