TRY-DY01型机电液气综合实验台

TRY-DY01型机电液气综合实验台

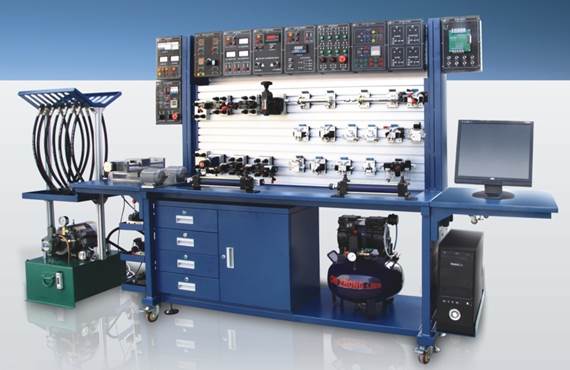

该实验台是综合全国高等院校的《机床电气自动控制》、《可编程控制器原理》、《数控原理》、《液气压传动》等课程的实验教学大纲，根据学校实际需求而专业设计的教学实验台，该实验台可完成的实验教学专业覆盖面广、可扩展实验课程多，也可任意搭建综合性实验系统来辅助完成课程设计或者毕业设计。因此该实验台是一款比较实用的教学型实验台。

TRY-DY01型机电液气综合实验台

一、

TRY-DY01型机电液气综合实验台主要性能特点

1、该实验台全部采用模块设计，由多个模块组合而成，各个模块之间的组合以及连接简单、安全可靠；

2、该实验台的所有模块的电气控制端口、液压元件控制油口、气动元件控制口等全部对外开放，可根据自己设计需求灵活组装和设计，可达到很好的实训效果；

3、所有的液压元器件均采用工业液压元件、气动元件、传感器等全部采用工业元件，近似于工业化；

4、实验台由可移动式液气压元件陈列台、主实验操作台、电脑桌组成，且全部采用优质型钢和铁皮制作而成，表面全部经过防锈、亚光喷塑而成；

5、可视化液压气动仿真控制回路、典型PLC工程案例组态仿真等构建成了功能强大、涉及面广的上位机组态控制系统。

二、

TRY-DY01型机电液气综合实验台实验项目：

(一) 电液类：

1、常用液压元件的性能测试；

2、基本回路搭接实训实验；（与TRY-YZ01基本型液压传动实验台一致）

3、 20个可视化液压仿真控制回路实验。（具体回路详见可视化液压仿真控制回路简介）

(二) 电气类：

1、 26种气动基础回路搭接实验；（TRY-QDA01型气动实验台实验项目完全一致）

2、 14个可视化气动仿真控制回路实验。（具体回路详见可视化气动仿真控制回路简介）

(三) 机电类：

1、 10余个三相异步电机相关控制实验；

2、数控十字滑台的单坐标、位移控制；

3、数控十字滑台的双坐标、位移控制；

4、新型电器控制、执行元件认识实践。

(四) PLC实训类：（与所选模块一致）

三、

TRY-DY01型机电液气综合实验台实验模块：

标准配置模块
模块名称	型号	模块名称	型号	模块名称	型号
交流电源模块	DB-1	交流电源模块	DB-2	智能流量积算仪控制模块	DB-3
智能功率测量模块	DB-4	液压泵控制模块	DB-5	交流接触器模块	DB-6
时间/热继电器模块	DB-7	时间/热继电器模块	DB-8	按钮控制模块	DB-9
交流变频模块	DB-10	交流变频模块	DB-11	步进电机驱动模块	DB-12
固态继电器应用模块	DB-13	固态继电器应用模块	DB-14	三相电机模块	SXDJ
十字路口交通灯模块	DB-20-2	霓虹灯灯模块	DB-20-4	数控滑台	SKHT-01
