TRY-CYY01型 透明叉车液压教学实验台

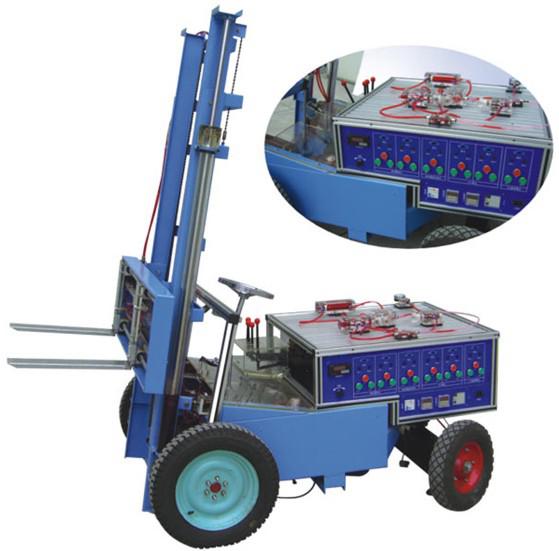

TRY-CYY01型 透明叉车液压教学实验台

一、 TRY-CYY01型 透明叉车液压教学实验台  概述:

    叉车是机械工程中的重要机械,按铲向可分为直叉和斜叉等,透明液压教学叉车广泛应用于工民建行业。我公司在透明液压传动实验台基础上综合了液压PLC与气动PLC实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成。透明液压教学叉车是目前集液压技术、PLC可编程控制器技术于一体的理想的综合性实验设备。实验时可让学生直观、感性地对比,了解机、电、液各自具有的特点特色、优点及缺点等。
  利用该实物透明液压教学叉车具有直观形象的了解液压元件的结构及原理,可清清晰明了的观察液压传动实验油路,由机械传动、电气传动与实物模型相结合。内部结构原理及液压传动油路的工作过程,该仿真叉车可以对单个液压元件的结构工作原理及性能进行教学,还可对常见的基本液压回路进行实验演示学习。

TRY-CYY01型 透明叉车液压教学实验台

二、

TRY-CYY01型 透明叉车液压教学实验台   特点
1、台采用冷轧钢板(并经过喷塑、防腐处理)制作,液压回路实验屏采用工业铝合金T形槽精制而成。整台一体化结构,控制与操作相结合;
2、操作控制为PLC与继电器控制,集中于实验屏上。整体结构紧凑、协调、布局美观大方,实用性强,可供4-6人实验。
3、真实的体现其机械实际工作情况,使学生在实验中能深刻了解其机构的各部件与工作原理。
4、回路油管均采用进口透明油管,液压油采用红色专用液压油,工作压力仅需0.3-0.5MP。噪音小。
5、液压元件外壳均采用进口透明有机玻璃精制作而成,可观察到液压传动装置的内部构造和工作流程;
三、

TRY-CYY01型 透明叉车液压教学实验台  主要技术参数
1、电源:220V 50HZ(市电)
2、LC可编程控制器(松下)FP1-C14型主机,8输入6输出(继电器输出方式);
PLC可根据要求另选品牌型号,如(三菱、西门子、欧姆龙等)
3、泵电机:Z400型电动机,功率400W,配专用稳压直流电机调速器,调速范围0-2000RMP;
4、验台工作时油路要求压力仅需.3-0.5Mpa,且噪音较小;
5、验台尺寸:1100长*850宽*1100高(mm)
6、验屏尺寸:740长*850宽*260高(mm)
四、

TRY-CYY01型 透明叉车液压教学实验台  实验项目:
1、PLC可编程序控制器的基本编程、基本控制技术的应用
2、电器控制技术应用
3、液压传动各部元件结构及工作原理观摩;
4、液压传动基本控制回路实验;
5、多回路作用缸控制实验;
6、其它综合、扩展实验;





友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的TRY-CYY01型 透明叉车液压教学实验台相关产品!
