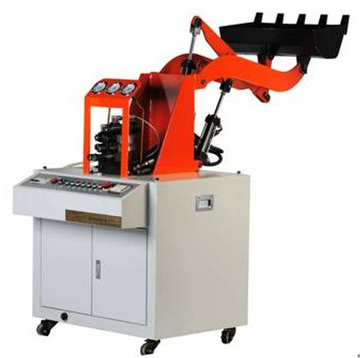

TRY-GYY-C型装载机械综合实训台

TRY-GYY-C型装载机械综合实训台

液压装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中，装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。

TRY-GYY-C型装载机械综合实训台

一、

TRY-GYY-C型装载机械综合实训台实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压装载机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、

TRY-GYY-C型装载机械综合实训台实验内容
1、液压装载机械演示控制实验
1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、

TRY-GYY-C型装载机械综合实训台性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523            功率：2.2KW            转速：1420r/min
油泵型号：VAI-15F-A3          额定压力：7Mpa         额定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、

TRY-GYY-C型装载机械综合实训台液压实验台的具体配置

序号	名称	规格型号	数量	厂家	备注
液压站
1	电机	M3P4H523	1	捷佳
2	变量叶片泵	VAI-15F-A3	1	朝田液压
3	油箱	40L	1	LIGONG
4	油位指示计	YWZ-150	1	浙江东瓯
5	回油滤油器	WU-160×100J	1	浙江金洋
6	空气滤清器	EF-25	1	浙江金洋
7	液压油	32#	1	理工伟业
8	油路板集成块		1	理工伟业
液压控制元件
9	油缸	M0B30/16/100LB	2	上海正控
9	油缸	M0B30/16/150LB	1	上海正控
10	三位四通电磁换向阀	D5-02-3C2	2	朝田液压
11	二位四通电磁换向阀	D5-02-2B8
12	叠加式溢流阀	MPB	1	朝田液压
13	节流阀	MTP	2	上海东方
14	叠加单向阀	MCA-02	1	朝田液压	（动臂缸用）
扩展机械模块2（装载机械）
15	铲斗		1	理工伟业
16	转动臂		1	理工伟业
17	摇臂		1	理工伟业
18	连杆		1	理工伟业
测控元器件
19	PLC	FX1S-20MR	1	三菱
20	PLC通讯电缆		1	三菱
21	温控仪	XMTD-2001	1	上海
22	热电藕	MT-PE00	1	上海
23	加热器	2KW	1	长沙	低温时调节温度用
24	接近开关	LJ12A3-4-Z/BX	4	长丰电子
25	中间继电器	HH54P	9	前进电器	DC24V
26	接触器	CJ20-25	3	德力西	20A 220V
27	三相漏电保护开关	DZ47LE	1	德力西	C20
28	塑料外壳式断路器	DZ108-20	2	德力西	6.3-10A
29	单极断路器	DZ47-63	2	德力西	C6 1P
30	单极断路器	DZ47-63	2	德力西	C3 1P
31	紧停按钮	LAY50-11Z	1	上海双科
32	自锁带灯按钮	LAY50-11DT/24	12	上海双科
33	两档旋钮	LAY50-11X2	2	上海双科
34	信号灯	NXD-211	21	上海双科	24V
35	开关电源	HS-150-24	1	上海明纬
36	普通按钮	CAY50-11	9	上海双科
37	快速插头插座	XS12K2P	18	锦连电器	二芯
38	二极管	ZN4007	6	MIC	200V
39	电器控制模块		1	理工伟业
软件与文档资料
40	PLC编程软件		1	三菱
41	PLC编程手册		1	三菱
42	温控仪使用说明书		1	上海德兆
43	实验指导书		1	理工伟业
44	装箱单		1	LIGONG
辅助元件
45	三通接头	M16×1.5	6	LIGONG
46	三通接头	M14×1.5	6	LIGONG
47	耐压胶管		20	上海
48	防震压力表	YTN60 （0-10MPa 2.5级）	3	红旗
49	液压阀过渡集成块		16	LIGONG	铝合金和PVC组合模块
配套工具
50	活动扳手	10，，	1	上海
51	活动扳手	12，，	1	上海
52	内六角扳手

	1	上海
53	开口扳手	5-6		上海
54	开口扳手	8-10	1	上海
55	开口扳手	12-14	1	上海
56	开口扳手	17-19	1	上海
57	螺丝刀（一字、十字）	6，，	各1	上海
58	螺丝刀（一字、十字）	2，，	各1	上海	小型
59	螺塞	M10×1	10	上海
60	尖嘴钳		1	上海
61	工具盒		1	上海
62	防尘罩		1	LIGONG
易损件
63	组合垫	φ10	10	宁波
64	O型圈	φ16×2.4	20	宁波
65	O型圈	φ14×2.4	10	宁波
66	O型圈	φ12×1.8	10	宁波
67	快换接头	M16×1.5	2	LIGONG
68	堵丝	1/8	5	长沙
69	生料带		1	长沙
70	自锁按扭		2	上海双科
71	信号灯	φ10	2	上海双科	24V
72	按钮开关	LAY50-11DT	2	上海双科	24V
73	压力表	Y60-2.5MPa	1	红旗仪表
实验操作台
74	装载机械	1550×650×1800mm	1	LIGONG
