TRY-YYCZ03型液压元件拆装实训台

TRY-YYCZ03型液压元件拆装实训台

一、 TRY-YYCZ03型液压元件拆装实训台设备概述
本装置采用敞开式结构的操作板，可以对各执行元件进行拆装实训实验，为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。同时台面上设有小元器件盒，以防止零件的丢失，由于拆装不损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深高技班学生对液压元件结构及工作原理的了解，并能对液压元件的加工及装配工艺有一定的认识，具有很强的实操性。液压传动是研究以有压流体为能源介质,来实现各种机械的传动和自动控制的学科。本陈列柜采用实物或模型，展示液压传动组成元件的功能与结构，增强对液压传动的感性认知。

二、 TRY-YYCZ03型液压元件拆装实训台设备的内容

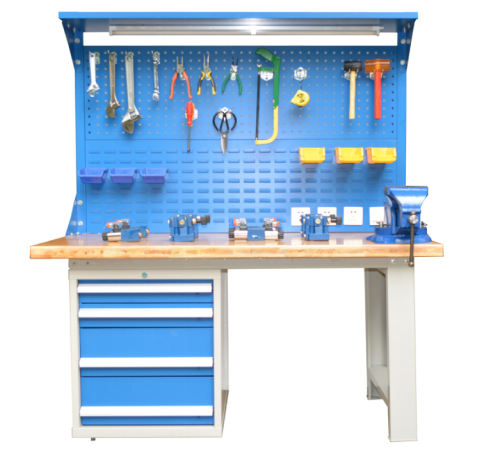

实训台采用金属框架制作，配有万向轮、抽屉（带锁）等，尺寸1500mm×700mm×1800mm，台面为纯实木板厚度为50mm，台面上铺设防静电皮垫，配重型钳工柜，同时台架上设有日光灯、小元器件盒。另外配备拆装用的所有工具及插座。
三、拆装实训内容
1. 齿轮泵拆装测量与原理分析
2. 柱塞泵拆装与原理分析
3. 叶片泵拆装与原理分析
4. 执行元件的拆装(液压缸)
5. 方向阀的拆装与阀工作原理分析(电磁换向阀)
6. 溢流阀的拆装与原理分析
7. 压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)
8. 流量阀的拆装与原理分析(调速阀,节流阀)
四、 TRY-YYCZ03型液压元件拆装实训台配置清单

序号	名称	型号	数量	备注
1	液压拆装台工作台	15007001800	1
2	齿轮泵		1
3	叶片泵		1
4	柱塞泵		1
5	液压缸		1
6	三位四通电磁换向阀		1
7	二位四通电磁换向阀		1
8	二位三通电磁换向阀		1
9	三位四通手动换向阀		1
10	先导式溢流阀		1
11	直动式溢流阀		1
12	先导式顺序阀		1
13	先导式减压阀		1
14	节流阀		1
15	单向调速阀		1
16	液控单向阀		1
17	单向阀（管式）		1
18	活动扳手	10，，	1
19	活动扳手	12，，	1
20	内六角扳手		1
21	开口扳手	8-10	1
22	开口扳手	12-14	1
23	开口扳手	17-19	1
24	开口扳手	22-24	1
25	螺丝刀（一字、十字）	6，，×150	各1
26	螺丝刀（一字、十字）	3，，×75	各1
27	内卡环钳	7，，	1
28	外卡环钳	7，，	1
29	尖嘴钳		1
30	工具盒		1
31	台虎钳		1
