TRY-FB液压泵阀性能测试实验台

TRY-FB液压泵阀性能测试实验台

TRY-FB液压泵阀性能测试实验台   实验台概述及特点
1、实验台架整体采用2mm冷轧钢板静电喷塑制作而成,实验台下部带有元件柜,可放置实验元件及工具,整体美观、大方;实验台底部安装有4只万向脚轮,可在方便移动。
2、实验台立式布置,实验台模块化设计,通用实验板“U” 沟槽形式 , 操作简单方便,具有良好的扩展性。

3、所有液压元件带铝合金型材底板,实验管路采用固定式,管路在背面以铜管固定连接,安装牢固,安全可靠,压力及流量在实验台正面调整,
4 、系统全部采用标准的工业用液压元件,使用安全可靠,真正工业化。所有液压阀均采用国际先进的力士乐技术液压元件,性能参数完全符合工业应用标准;
5 、具有多样化的实验控制方式。实验回路具有机械控制、传统的继电器控制、,能让实验者全方位、多层次的深入了解液压系统的控制多样化,以锻炼学生的灵活应用能力;

6 、水平台面安装有两只对顶加载油缸,刚性好、实验精度高;可实现双油缸对顶,台面部分焊接有10mm厚加载板,实验时保证台面不变形。

7 、配备先进的高精度测量仪器,如高稳定性的数据测量仪器等;
8 、实验台设集油装置,避免油液外漏
9 、液压站的泵源为定量泵供油,置于实验台底部,同时可进行定量泵的性能测试

10 、实验台配详细的实验操作与说明书、实验指导书,贴近教学教材及实际。

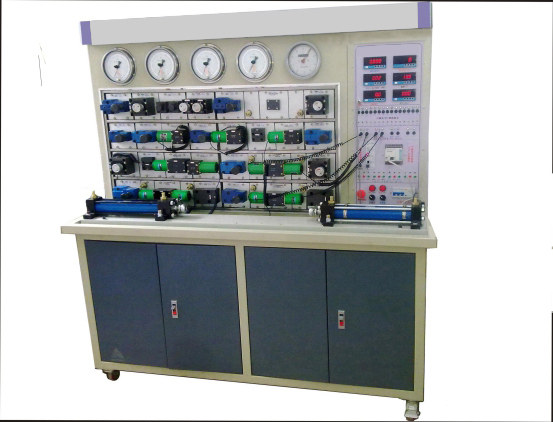

TRY-FB液压泵阀性能测试实验台


(图片仅供参考)

 TRY-FB液压泵阀性能测试实验台  实验项目
l )节流调速及进油调速阀调速
2 )油泵性能实验〔油泵流量特性、容积效率及总效率)。

3 )溢流阀静动态实验〔 启闭特性、压力超调特性)

4 )调速阀的节流调速性能实验(进油节流调速,回油节流调速,旁路系统中工作特性)。

5 )液压系统效率实验

 TRY-FB液压泵阀性能测试实验台  液压泵站:

(1)定量叶片泵:公称排量8mL/r,容积效率 90%;

油泵驱动电机:三相交流电压,功率2.2KW,转速1450r/min;

(2)油箱:公称容积90L;附有液位、油温指示计,吸油、回油滤油器,安全阀等;

(3)高品质液压油:中石油32#抗磨液压油。

(4)安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。


 TRY-FB液压泵阀性能测试实验台   实验台主要技术参数:

1、  实验台供电电源:国家标准工业用电——AC380V、50HZ;

2、  实验台控制电压:安全控制电压——DC24V;

3、  使用环境要求:防潮、防尘环境;

4、  系统总功率:≤5KW;

5、  系统安全使用压力:≤7Mpa;

6、  实验台外形尺寸:(mm):1700×650×1800.

7、  实验台整机重量:约400Kg。
