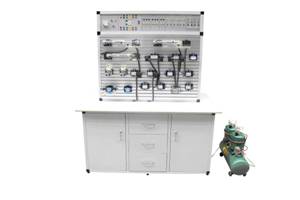

TRY-QD23型气动与液压PLC控制综合实训设备(气动)

TRY-QD23型气动与液压PLC控制综合实训设备(气动)

一、气动实训台主要技术参数

1、电源AC 220V  50HZ

2、直流电源:输入AC 220V,输出DC 24V/2A

3、可编程控制器(PLC):松三菱FX1N-20MR主机  12输入8输出(继电器输出方式)

4、空气压缩机(基本配置小型机)  电机功率:360W,电源:AC220V

5、公称容量:10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸:1400mm×900mm×760mm

8、实训台支架尺寸:1050 mm×350mm×1020 mm

气动与液压PLC控制综合实训设备,气动实训台


二、气动实训台主要特点

1、气动PLC控制实训装置主要由实训桌及实训支架、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、气动实训台气动基本实训回路举例

1、单作用气缸的换向回路                   12、过载保护回路

2、双作用气缸的换向回路                   13、互锁回路

3、单作用气缸速度控制回路                 14、单缸单往复控制回路

4、双作用气缸单向调速回路                 15、单缸连续往复动作回路

5、双作用气缸双向调速回路                 16、直线缸、旋转缸顺序动作回路

6、速度换接回路                           17、多缸顺序动作回路

7、缓冲回路                               18、双缸、同步动作回路

8、二次压力控制回路                       19、回缸联动回路

9、高低压转换回路                         20、卸荷回路

10、计数回路                              21、或门型梭阀的应用回路

11、延时回路                              22、快速排气阀应用回路

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的气动与液压PLC控制综合实训设备,气动实训台相关产品!
