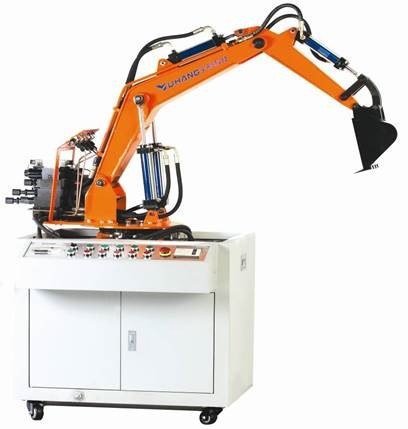

TRY-W55型 液压挖掘机实训台

TRY-W55型 液压挖掘机实训台

    液压挖掘机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山采掘作业。目前中小型挖掘机几乎全部采用了液压传动。液压挖掘机较之机械式挖掘机具有体积小、重量轻、操作灵活方便、挖掘力大、易于实现过载保护和远距离操纵等优点。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。

一、实验项目

1、液压传动各元部件结构及工作原理观摩、拆装实验。

2、液压挖掘机械演示控制实验。

3、PLC软件仿真演示及控制实验。

4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

二、实验内容

1、液压挖掘机械演示控制实验

1）挖掘作业，铲斗和斗杆复合进行工作实验；

2）回转作业，动臂提升同时平台回转；

3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；

4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。

2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

1) PLC指令编程、梯形图编程学习；

2) PLC编程软件的学习与使用；

3) PLC与计算机的通讯、在线调试；

4) PLC在液压传动控制中的应用以及控制方案的优化。

三、性能与特点

1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。

2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。

3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。

4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

5、实验控制采用手动控制和自动控制两种方式。

6、实验部件采用耐压胶管，压力可达到25Mpa。

7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

四、主要技术参数

1、输入电源：三相五线，AC380V．允差±l0%，50Hz；

2、装置容量：≤2kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、液压泵站：（1）系统额定压力6.3MPa；（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。

6、电器控制单元（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。（2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。

电机型号：M3P4H523        功率：2.2KW            转速：1420r/min

油泵型号：VAI-15F-A3          额定压力：7Mpa         额定排量：8ml/rev

外形尺寸：1550×650×1800mm
