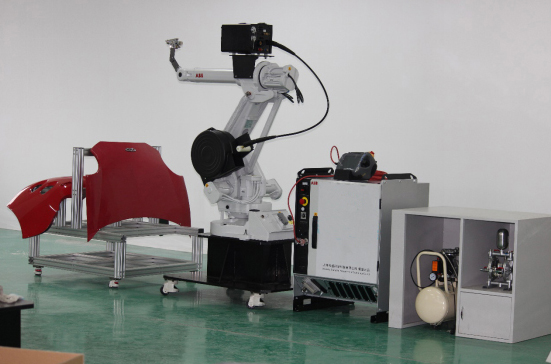

工业喷涂机器人实训系统
一、工业喷涂机器人实训系统产品概述
工业喷涂机器人实训系统主要针对表面功能性涂层的自动喷涂。通过喷涂系统将涂料从安装在机器人末端的自动喷枪中喷出，对工件进行喷涂，工作时喷枪基本沿工件法线喷涂。适合中高等职业院校和培训机构对工业机器喷涂技术的实训和教学。机器人喷涂作业程序采用基于CAD模型的离线式编程方式实现，对应不同工件以及工件的内外表面能够调用相应的喷涂程序，适应产量的多变性，易于维护和操作方便。喷涂机器人由于实际工作环境要求防爆，其他与通用机器人没有区别，考虑环境问题，采用通用机器人喷墨水系统代替。
二、工业喷涂机器人实训系统技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：＜2.0kVA
4、机器人底座尺寸：1000mm×1000mm
5、编程学习工作台尺寸：1348mm×700mm×835mm
6、工作区域尺寸：3500 mm×2800mm
7、安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、工业喷涂机器人实训系统设备组成
主要由 1 台上海新时达SD700 机器人、1 个机器人自动喷枪、1台PLC S7-1200 CPU1214、1 个机器人底座、1台静音空压机、1个隔膜涂料泵、1 个压力桶、电控装置等组成。
四、工业喷涂机器人实训系统安全护栏
1、铁栅栏
2、带三色报警灯塔，显示系统的运行状态
3、带安全防护门，配有关门传感器
六、工业喷涂机器人实训系统产品配置清单
|
序号 |
名称 |
主要技术指标 |
数量 |
备注 |
|
1 |
机器人安装底板 |
1000mm×1000mm |
1 |
10mm厚钢板焊接，可根据不同场地调水平 |
|
2 |
机器人安装底座 |
L/400 340mm |
1 |
|
|
3 |
工件安装平台 |
900×720×340mm |
1 |
LIGONG |
|
4 |
装配工件套件 |
包含工件平台和工件 |
1 |
|
|
5 |
机器人自动喷枪 |
|
1 |
|
|
6 |
PLC |
S7-1200 CPU1214 |
1 |
|
|
7 |
静音空压机 |
|
1 |
|
|
8 |
隔膜涂料泵 |
|
1 |
|
|
9 |
压力桶 |
|
1 |
|
|
10 |
电控装置 |
含电磁阀，接插件等 |
1 |
|
|
11 |
系统电气控制柜 |
500mm×500mm×1000mm |
1 |
|
|
12 |
编程学习工作台 |
1348mm×700mm×835mm |
1 |
|
|
13 |
工业机器人系统 |
上海新时达SD700 |
1 |
机器人品牌和型号可选 |
