传感器与检测技术实验装置(16种传感器)

传感器与检测技术实验装置(16种传感器)

 一、传感器与检测技术实验装置 概述:

 传感器与检测技术实验装置是本公司推出为传感器及相关学科的教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”...检测与转换(传感器)技术实验装置,是根据《中华人民共和国教育行业标准》电工实验室或电类专业实训室仪器设备配备标准,教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业学校的教学和实训要求和结合生产实际和职业岗位的技能要求,研制和开发的产品。

LGJZ-141A型 检测与转换(传感器)技术实训装置

  检测与转换(传感器)技术实验装置,适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
二、传感器与检测技术实验装置 主要结构:

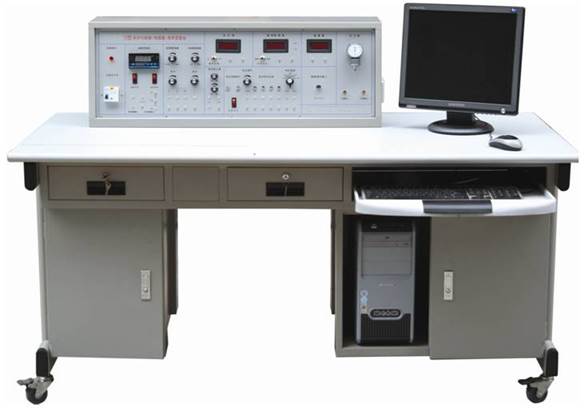

检测与转换(传感器)技术实验装置,由实验桌,实验台,传感器、实验模块、位移台架、数据采集卡及处理软件组成。
1、实验桌:规格1500×700×780mm,实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。实验桌面板采用密度板,防火板粘面后成形制作。实验台规格:920×280×340mm。
2、传感器:传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器,透明直观。每个独立传感器上印有原理图与接线口,方便实验,而且老师可以带到课堂上讲课用。

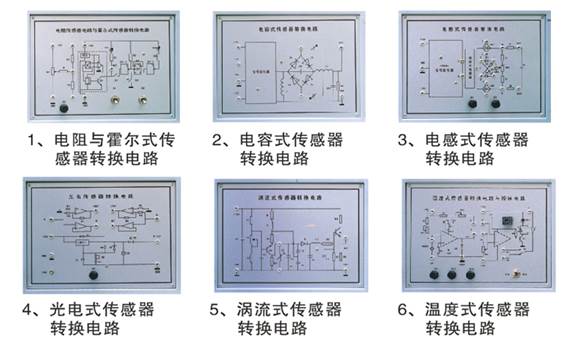

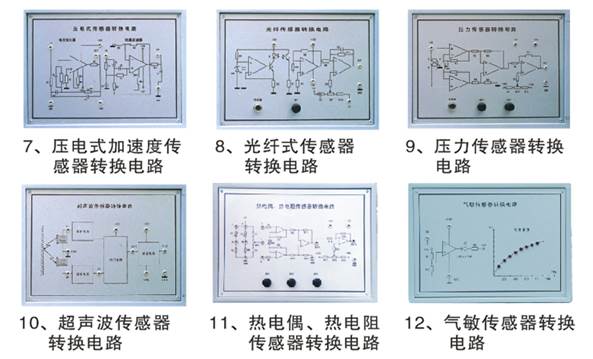

3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口,有助于学生增加感性认识、提高实验效果。
4、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
5、可根据用户要求,或增或减实验项目。
三、传感器与检测技术实验装置 主要技术参数:
(一)显示仪表要求:
1、实训台提供四组直流稳压电源:±5V、±15V输出,,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,*大输出电流0.5A。
3、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
4、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
5、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999Pem。
6、温度表:0-150℃度,精度1%。
7、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
8、机械式压力表:0-40Kpa,精度2%。
(二)三源部分:
1、加热源:16V交流电源加热,温度控制范围0~150℃。
2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源:振动频率1-30Hz,共振频率12Hz左右。
(三)数据采集卡及处理软件:
数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等等。
四、技术参数:

输入电源

AC220V 50Hz

直流电源

±5V ±15V

直流电源

±2V~±10V

直流电源

2 V ~24V

稳压系数

±1%

电压纹波

≤10mV

非线性误差

≤5%

测量精度

≤1%

功耗

100VA

输出电流

1A

五、传感器种类及技术指标:

序号

实 验 模 块

传 感 器 名 称

量 程

精 度

1

电阻与霍尔式传感器模块

电阻式传感器

± 2mm

± 1.5%

2

霍尔式传感器

≥ 2mm

0.2%

3

电容式传感器模块

电容式传感器

± 5mm

± 3%

4

电感式传感器模块

电感式传感器

± 5mm

± 2%

5

光电式传感器模块

光电式传感器

0-2400转/分

≤ 1.5%

6

涡流式传感器模块

涡流式传感器

≥ 1mm

± 3%

7

集成温度式传感器模块

温度式传感器

0-100℃

± 2%

8



磁电式传感器



0 .5V/m

9

压电式加速度传感器模块

压电式加速度传器

1-30Hz

± 2%/s

10

光纤式传感器模块

光纤式传感器

≥1.5mm

± 1.5%

11

压阻式压力传感器模块

压力传感器

0-50kpa

± 2%

12

超声波传感器模块

超声波传感器

20-60cm



13



超声波传感器

20-60cm



14



涡流测速传感器

0-2400转/分

± 5%

15



磁电测速传感器

0-2400转/分

± 1.5%

16



霍尔式测速传感器

0-2400转/分

± 1.5%

17



转速传感器

0-2400转/分

≤ 1.5%

六、传感器配备清单:

序号

器 件 名 称

单位

数量

序号

器 件 名 称

单位

数量

1

电阻式霍尔式传感器转换电路

1

22

光纤式传感器

1

2

电容式传感器转换电路

1

23

压力传感器

1

3

电感式传感器转换电路

1

24

超声波传感器(发射)

1

4

光电式传感器转换电路

1

25

超声波传感器(接收)

1

5

涡流式传感器转换电路

1

26

霍尔式转速传感器

1

6

温度式传感器转换电路

1

27

转速传感器

1

7

压电加速度式传感器转换电路

1

28

测微器

1

8

光纤式传感器转换电路

1

29

压力表

1

9

压力传感器转换电路

1

30

位移台架


1

10

超声波传感器模块

1

31

光纤位移台架

1

11

电阻式传感器

1

32

橡皮气囊

1

12

电容式传感器

1

33

三通管

1

13

霍尔式传感器

1

34

铁片、铜片、铝片各一

3

14

电感式传感器

1

35

温度计0-100℃

1

15

光电式传感器

1

36

Φ8×4磁钢

1

16

涡流式传感器

1

37

超声波反射挡板

1

17

涡流测速传感器

1

38

说明书实验指导书

1

18

温度式传感器AD590

1

39

连接导线

25

19

磁电式传感器

1

40

微机连接线

1

20

磁电测速传感器

1

41

数据采集处理软件

1

21

压电加速度式传感器

1









LGJZ-141A型 检测与转换(传感器)技术实验装置
LGJZ-141A型 检测与转换(传感器)技术实验装置

七、实验项目:(带※号为思考实验)
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三差动变压器的振动实验*
实验十四 差动变压器的电子秤实验*
实验十五 光电式传感器的转速测量实验
实验十六 光电式传感器的旋转方向测量实验
实验十七 接近式霍尔传感器实验
实验十八 霍尔传感器的转速测量实验
实验十九 涡流传感器的位移特性实验
实验二十 被测体材质对涡流传感器特性的影响实验
实验二十一 涡流式传感器的振动实验*
实验二十二 涡流式传感器的测速测量实验
实验二十三 温度传感器及温度控制实验(AD590)
实验二十四 磁电式传感器的特性实验
实验二十五 磁电式传感器的测速实验
实验二十六 磁电式传感器的应用实验*
实验二十七 压电加速度式传感器的特性实验
实验二十八 光纤传感器的位移特性实验
实验二十九 光纤传感器的振动实验
实验三十 光纤传感器的转速测量实验
实验三十一 压阻式压力传感器的特性实验
实验三十二 压阻式压力传感器的差压测量实验*
实验三十三 超声波传感器的位移特性实验
实验三十四 超声波传感器的应用实验*
