流体力学专业实验设备



流体流动阻力测定实验装置

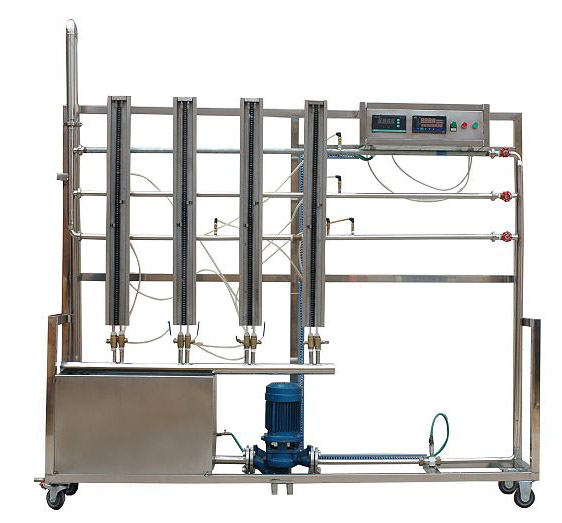

TRY-ZLLT型 流体流动阻力测定实验装置

一、流体流动阻力测定实验装置 功能:

流体流动阻力实验装置​实验目的:掌握流体流经直管和阀门时的阻力损失和测定方法,通过实验了解流体流动中能量损失的变化规律。测定流体流经阀门时的局部阻力系数ζ。测定直管...
1、测定流体流经突扩、突缩和阀门时的局部阻力系数。
2、测定流体流经粗糙管及光滑管时的沿程阻力系数。
3、通过实验了解流体流动中能量损失的变化规律。
4、测定直管摩擦系数λ与雷诺数Re之间的关系。

TRY-ZLLT型 流体流动阻力测定实验装置

二、流体流动阻力测定实验装置 主要配置:
蓄水箱、供水泵、流量计、光滑管、粗糙管、局部阻力管、测压头、压差板、管路、阀门、实验台架及控制屏等。
三、流体流动阻力测定实验装置 技术参数:
1、蓄水箱:不锈钢材质,容积约30L。
2、水泵:采用20SG2.5-15G型管道离心泵,额定功率:0.37KW,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m。
3、流量测量:采用管道式转子流量计测量,连接方式:法兰,(或据客户要求选用涡轮流量计)。
4、光滑管:优质不锈钢光滑管,管径20mm、管长1.4m。
5、粗糙管:工业镀锌管,管径20mm、管长1.4m。
6、局部阻力管:优质不锈钢管,含突扩、突缩段及阀门段,管径25mm及40mm。
7、实验台架为304精致不锈钢;装置结构紧凑,外形美观,流程简单,操作方便。
8、尺寸:1800×500×1700mm。
