群控多层电梯实训装置(二座电梯六层)

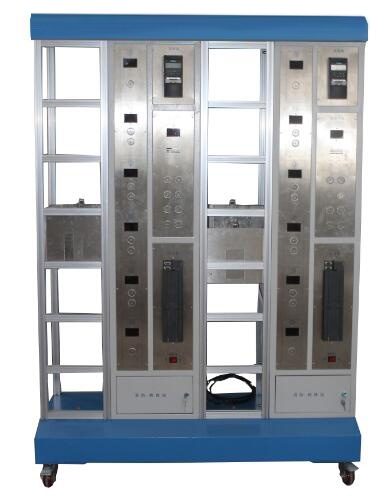

TRY-QDT02型 群控多层电梯实训装置(二座电梯六层)



一、群控多层电梯实训装置  产品整体配置
         群控多层电梯实训装置是将 PLC 、变频调速、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、机电一体化等专业的群控多层电梯实训装置仿真实际电梯结构,采用联体设计方式,将左、右二部电梯安装在同一个底座上,井道中间位置安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统、变频驱动系统和轿厢门安全控制系统,程序冗余设计。

TRY-QDT02型 群控多层电梯实训装置(二座电梯六层)

二、 群控多层电梯实训装置 技术性能
1. 输入电源:单相三线~220V±10% 50Hz
2. 装置容量:<2kVA
3. 整机尺寸:1.5m×0.5m×1.9m
4. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准
三、群控多层电梯实训装置 系统组成
1. 群控多层电梯由二套独立的控制运行系统(冗余设计)组成,不锈钢外部呼叫按钮,楼层为六层,号标为“-1、1~5”,高度约1.8m。
2. 系统的电气部分由永磁低速同步电动机、西门子、变频器、欧姆龙旋转编码器、语音到站钟等组成。其中西门子主机CPU SR60 AC/DC/RLY 内置I/O(36路数字量输入/24路数字量输出)+EM DR08数字量扩展模块(8路数字量输出)2套,V20系列变频器2台。
3. 每套系统的机械部分有框架、导轨、轿厢、配重及安装不锈钢内部呼叫按钮的呼叫盒组成。
4. 提供实现现代化电梯控制各种功能的检测信号、控制执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢门开闭位置信号、轿厢门防夹保护信号、上、下极限位保护信号等。电梯轿厢可上下运行,轿厢门具有开关和限位等保护功能。显示实现每个楼层的当前轿厢所处的楼层位置、运行方向、外呼/内选信号的回应。
5. 电梯的主拖动由变频器驱动同步电机实现,能够仿真实际电梯的运行速度。带有检测电梯位置的编码器能精确检测出轿厢位置,从而控制电梯的加速、减速过程。
6. 检修、消防站,在电梯出现故障/测试电梯运行时,可在检修站操作电梯,控制电梯的运行方向,在安全时刻打开电梯门。消防:模拟练习在出现火灾等情况下,电梯的运行情况。
7. 可编程控制器采用冗余结构,通过网络通讯的方式,将二座电梯的信号进行集中处理和联动控制。
四、群控多层电梯实训装置 实训项目
1. 变频器的基本使用
2. LED数码显示
3. 定时器指令
4. 模拟电位器指令
5. 传感器检测
6. 数学运算指令
7. 高速计数器综合
8. 采用光电编码器的定位
9. 轿厢自动开关门控制
10. 语音报站
11. 电梯模拟运行呼叫指示驱动
12. 两台PLC之间通讯
13. 两台电梯联动运行控制
