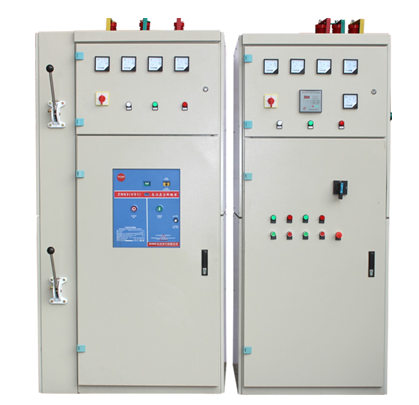

TRY-GDY01B型低压供配电技术实训装置

TRY-GDY01B型低压供配电技术实训装置

一、 TRY-GDY01B型低压供配电技术实训装置产品特点
1、额定工作电压：交流400V
2、辅助电路额定工作电压：交流380V、220V
3、母线规格：TMY-50×5
4、分支母线规格：TMY-25×3等。
5、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
6、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
7、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
8、机械联锁：配电柜的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。

二、

TRY-GDY01B型低压供配电技术实训装置设备配置
1、低压供配电技术成套实训设备
低压供配电技术成套实训设备标准配置是由进线柜（双回路供电、配置ATS切换开关）、计量柜、补偿柜、低压出线柜、负载柜组成。
2、低压开关柜主要配置、功能及主要性能、技术指标

序号	数量（套）	用途	功能要求	主要性能及技术指标
1	1	双电源进线柜	1、两路电源进线采用ATS开关。 2、两路电源刀熔开关，柜后操作。 3、母线电压指示仪表（三相切换开关） 4、有三相电流指示仪表、三相有功功率测量等。 5、设备带有前后有隔离保护钢板 6、前后开有观察窗 7、进线方式：上端电缆进线	详见GCK低压开关柜配置图JXX-JD-02。
2	1	电能计量	有功功率显示无功功率显示有功电能计量无功电能计量综合显示仪表电压显示电流显示前后开有必要的观察窗	详见GCK 低压开关柜配置图JXX-JD-02。多功能智能电能表综合显示仪表（数显式）：PY194E-2S4
3	1	功率因数补偿	手动/自动切换控制功能补偿电容自动放电功能补偿电容自恢复功能前后带有观察窗电容保护采用断路器保护功率因数显示前后开有观察窗	配置详见GCK低压开关柜配置图JXX-JD-02。
4	1	动力及照明控制	每个柜体6支路，均采用NM1断路器。支路电流监视。	配置详见GCK低压开关柜配置图JXX-JD-02。
5	1	动力、照明负荷	半开放式结构负载小车带单元控制可移动，车轮带自锁装置	感性负载10个单元，每个单元轴功率2.2KW 阻性负载10个单元，每个单元功率1KW
6	1	1、绝缘手套2副 2、绝缘靴2副 3、绝缘地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) 9、电工常用工具	1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具	1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。
7	1	安全防护

三、

TRY-GDY01B型低压供配电技术实训装置实训项目：
1、配电系统运行方式实训
2、低压配电设备的倒合闸操作实训
3、互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、安全操作规程培训
12、供配电工、维修电工职业技能鉴定考核训练
