TRY-GDY02A型 工厂电气控制供电实训装置
TRY-GDY02A型 工厂电气控制供电实训装置
一、TRY-GDY02A型 工厂电气控制供电实训装置 简介:

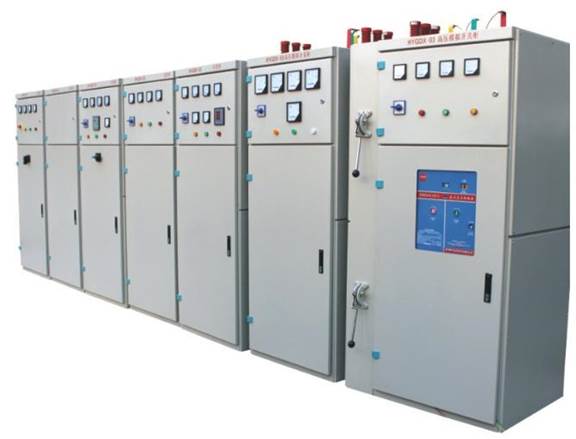

该装置由一组配电柜组成,分别是进线柜、计量柜、补偿柜、出线柜。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
额定电流:250A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
二、
TRY-GDY02A型 工厂电气控制供电实训装置 低压配电柜产品基本配置
序号 |
设备名称 |
设备规格 |
单位 |
数量 |
备注 |
1 |
计量控制柜 |
800×600×2300mm |
台 |
1 |
|
2 |
进线控制柜 |
800×600×2300mm |
台 |
1 |
|
3 |
电容补偿柜 |
800×600×2300mm |
台 |
1 |
|
4 |
出线控制柜 |
800×600×2300mm |
台 |
1 |
|
5 |
控制柜 |
800×600×2300mm |
台 |
1 |
6路输出 |
三、低压配电柜产品基本配置说明
1、计量控制柜:配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。
2、进线控制柜:配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。
3、电容补偿柜:配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。
4、出线控制实训柜:配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。
5、控制柜:2路启动停止控制;2路正反转控制;2路Y/Δ控制(配有250A400V断路器、熔断器40A/40A/60A各两路。端子排输出、控制线路端子排输入。接触器、热保护的电流按熔断器50%计。
