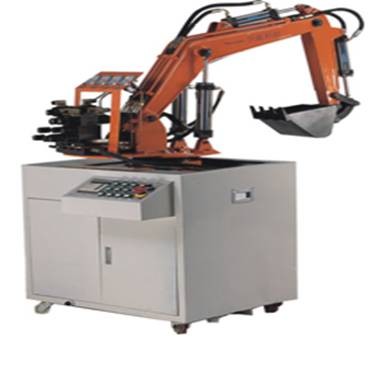

TRY-GYY-W型 挖掘机综合实训台

TRY-GYY-W型 挖掘机综合实训台

     液压挖掘机是机械工程中主要的机械,它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山采掘作业。目前中小型挖掘机几乎全部采用了液压传动。液压挖掘机较之机械式挖掘机具有体积小、重量轻、操作灵活方便、挖掘力大、易于实现过载保护和远距离操纵等优点。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。

TRY-GYY-W型 挖掘机综合实训台

一、

TRY-GYY-W型 挖掘机综合实训台  实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
二、

TRY-GYY-W型 挖掘机综合实训台   实验内容
1、液压挖掘机械演示控制实验
1)挖掘作业,铲斗和斗杆复合进行工作实验;
2)回转作业,动臂提升同时平台回转;
3)卸料作业,斗杆和铲斗工作同时大臂可调整位置高度;
4)返回,平台回转、动臂和斗杆配合回到挖掘开始位置。
2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、

TRY-GYY-W型 挖掘机综合实训台  性能与特点
1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制操作于一体。
2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管,压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
四、

TRY-GYY-W型 挖掘机综合实训台  主要技术参数
电机型号:M3P4H523 功率:2.2KW 转速:1420r/min
油泵型号:VAI-15F-A3 额定压力:7Mpa 额定流量:8ml/rev
外形尺寸:1550×650×1800mm
