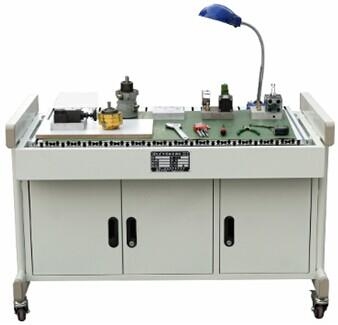

TRY-YYCZ01型液压元件拆装实训装置

TRY-YYCZ01型液压元件拆装实训装置

动力元件包括：低压用齿轮泵中压叶片泵、高压用轴向柱塞泵

控制元件包括：溢流阀、减压阀、节流阀单向阀、换向阀等，
执行元件：单出杆双作用液压油缸。所有元件要求符合液压标准要求，采用通用化系统。
控制屏：采用金属框架制作，设有抽屉、日光灯、交流电源插座。有小零件盒，以防止零件的丢失，操作方便符合人性化要求。

TRY-YYCZ01型液压元件拆装实训装置产品概述
1.1 概述
    液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察了解零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解，并能对液压元件的加工装配工艺有一定的认识。该实训台适合各职业院校机电类专业《液压传动》、《液压与气压传动》等课程的实训教学需要。
1.2 特点
（1）采用立式单面设计，结构简洁。
（2）操作台采用T型铝合金型材制作，经久耐用，美观大方。
（3）液压元件安装在特殊设计的模块上，可以随意地组合搭建。
2 性能参数
（1）外型尺寸：
   实训桌（长×宽×高）：1400mm×700mm×750mm
操作屏（长×宽×高）：880mm×330mm×560mm
（2）重    量：＜70Kg
（3）工作条件：
   温度：-10℃~+40℃
   相对湿度：≤85%（25℃）
3 产品组成
3.1 操作屏
    操作屏采用T型铝合金型材制作，在台面上铺设有防静电皮垫，同时台面上还有小元器件盒，以防止零件的丢失。
3.2 元器件
（1）动力元件：低压齿轮泵（CB-B4）、叶片泵（YB-10B）、高压柱塞泵（4MCY-1）。
（2）控制元件：直动式溢流阀（P-B10）、先导式溢流阀（Y-10B）、力士乐系列高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）、单向阀（I-10B）、换向阀（34E-10B）、力士乐系列高压换向阀（3W6A）。
（3）执行元件：单出杆双作用液压油缸。
3.3 工具：内六角扳手、内卡、钢皮尺、活动扳手、螺丝刀、老虎钳。
